Falowniki, prostowniki, zasilacze impulsowe, UPS-y czy nowoczesne urządzenia energoelektroniczne są dziś standardowym elementem instalacji przemysłowych. Zwiększają możliwości sterowania procesem i poprawiają efektywność pracy maszyn, ale z punktu widzenia sieci zasilającej mają jedną istotną cechę – wiele z nich należy do grupy odbiorników nieliniowych.

Odbiornik nieliniowy nie pobiera prądu proporcjonalnie do chwilowej wartości napięcia. W efekcie, nawet przy prawidłowym sinusoidalnym napięciu zasilającym, przebieg pobieranego prądu może być silnie odkształcony.

Konsekwencją jest obecność wyższych harmonicznych prądu, które mogą wpływać na transformatory, przewody, baterie kondensatorów oraz inne urządzenia podłączone do wspólnej instalacji.

Dlatego w zakładzie z dużą liczbą urządzeń energoelektronicznych warto analizować nie tylko pobieraną moc i wartość skuteczną prądu, ale również jego kształt oraz zawartość harmonicznych.

Co to są odbiorniki nieliniowe?

W najprostszym ujęciu odbiorniki elektryczne można podzielić na liniowe i nieliniowe.

W przypadku odbiornika liniowego zależność pomiędzy napięciem a pobieranym prądem jest liniowa. Przy sinusoidalnym napięciu zasilającym prąd również zachowuje przebieg sinusoidalny, choć może być przesunięty fazowo względem napięcia.

Odbiornik nieliniowy zachowuje się inaczej.

Pobierany przez niego prąd zależy od napięcia w sposób nieliniowy. W praktyce oznacza to, że prąd może być pobierany impulsowo lub tylko w określonych fragmentach okresu napięcia.

W efekcie jego przebieg przestaje być sinusoidalny.

Odkształcony przebieg można matematycznie przedstawić jako sumę:

• harmonicznej podstawowej,
• oraz wyższych harmonicznych o częstotliwościach będących wielokrotnością częstotliwości podstawowej.

W europejskiej sieci 50 Hz będą to przykładowo:

3. harmoniczna – 150 Hz,

5. harmoniczna – 250 Hz,

7. harmoniczna – 350 Hz,

11. harmoniczna – 550 Hz.

To właśnie obecność tych składowych jest jednym z najważniejszych skutków pracy odbiorników nieliniowych.

Jakie urządzenia są odbiornikami nieliniowymi?

Współczesny zakład przemysłowy może zawierać bardzo dużą liczbę takich odbiorników.

Do typowych przykładów należą:

• przemienniki częstotliwości,
• prostowniki,
• zasilacze impulsowe,
• systemy UPS,
• ładowarki i układy energoelektroniczne,
• sterowniki i urządzenia elektroniczne,
• oświetlenie LED,
• część urządzeń spawalniczych i zgrzewających,
• systemy fotowoltaiczne wyposażone w falowniki,
• inne odbiorniki wykorzystujące przekształtniki energoelektroniczne.

Elsta Elektronika wskazuje odbiorniki nieliniowe jako jedno ze źródeł zaburzeń jakości energii występujących w nowoczesnych instalacjach przemysłowych.

Nie oznacza to jednak, że takie urządzenia są z definicji „złe” dla instalacji. Są niezbędnym elementem współczesnej automatyki i energoelektroniki.

Problem pojawia się wtedy, gdy łączny udział odbiorników nieliniowych staje się na tyle duży, że powodowane przez nie odkształcenia zaczynają wpływać na pracę całej sieci..

Dlaczego odbiornik nieliniowy generuje harmoniczne?

Dobrym przykładem jest urządzenie wyposażone w wejściowy układ prostownikowy.

Z punktu widzenia sieci prąd nie musi być wtedy pobierany równomiernie przez cały okres napięcia. Może płynąć głównie w określonych chwilach.

W rezultacie zamiast przebiegu zbliżonego do sinusoidy otrzymujemy prąd o charakterystycznie odkształconym kształcie.

Im większy udział takich urządzeń w instalacji, tym większy może być całkowity poziom harmonicznych prądu.

Zaburzenia generowane przez poszczególne odbiorniki nakładają się na siebie, dlatego problemu nie należy oceniać wyłącznie na podstawie parametrów pojedynczej maszyny.

Znaczenie ma cały punkt wspólnego zasilania oraz rzeczywisty profil pracy zakładu.

Czym jest THDi?

Jednym z podstawowych parametrów stosowanych przy ocenie odkształcenia prądu jest THDi – Total Harmonic Distortion of current.

Parametr określa udział wyższych harmonicznych w przebiegu prądu względem jego składowej podstawowej.

Wysoka wartość THDi informuje, że przebieg prądu znacząco odbiega od sinusoidy.

Sama wartość THDi nie daje jednak pełnej informacji o instalacji.

Przy diagnostyce należy uwzględnić również:

• rzeczywistą wartość prądu,
• udział poszczególnych harmonicznych,
• zmiany THDi w czasie,
• obciążenie transformatora,
• charakter pracujących odbiorników,
• poziom odkształcenia napięcia.

Przykładowo wysoka wartość procentowa THDi przy bardzo małym obciążeniu może mieć inne znaczenie techniczne niż podobny poziom występujący przy pełnym obciążeniu transformatora.

THDi i THDu – jaka jest różnica?

THDi odnosi się do odkształcenia prądu.

THDu opisuje natomiast odkształcenie napięcia.

To ważne rozróżnienie.

Odbiorniki nieliniowe przede wszystkim pobierają odkształcony prąd. Przepływ tego prądu przez impedancję instalacji może następnie przyczyniać się do powstawania odkształceń napięcia.

W efekcie problem generowany przez część urządzeń może zacząć oddziaływać również na inne odbiorniki zasilane z tej samej sieci.

Dlatego podczas analizy jakości energii warto rozpatrywać zarówno parametry prądowe, jak i napięciowe.

Jak odbiorniki nieliniowe wpływają na instalację?

Wpływ zależy od liczby odbiorników, ich mocy, charakterystyki oraz parametrów instalacji.

Przy znaczącym poziomie harmonicznych mogą pojawiać się dodatkowe straty i obciążenia elementów infrastruktury.

Dodatkowe nagrzewanie transformatorów

Wyższe harmoniczne zwiększają częstotliwości składowych prądu przepływających przez transformator.

Może to prowadzić do dodatkowych strat w uzwojeniach i elementach konstrukcyjnych, a w konsekwencji do wzrostu temperatury.

Dlatego transformator zasilający dużą liczbę odbiorników nieliniowych nie powinien być oceniany wyłącznie na podstawie mocy czynnej pobieranej przez zakład.

Zwiększone straty w przewodach

Odkształcony prąd ma określoną wartość skuteczną, która powoduje straty cieplne w przewodach.

Wysoki poziom harmonicznych może więc zwiększać obciążenie cieplne instalacji nawet wtedy, gdy z perspektywy produkcji nie nastąpił proporcjonalny wzrost użytecznej mocy.

Prąd w przewodzie neutralnym

W czteroprzewodowych instalacjach trójfazowych szczególne znaczenie mogą mieć harmoniczne trzeciego rzędu i ich wielokrotności.

Składowe te mogą sumować się w przewodzie neutralnym zamiast wzajemnie znosić.

W instalacjach z dużą liczbą jednofazowych odbiorników nieliniowych może to prowadzić do znacznego obciążenia przewodu N.

Wpływ na baterie kondensatorów

Baterie kondensatorów stosowane do kompensacji mocy biernej indukcyjnej wymagają szczególnej uwagi w instalacjach z wysokim poziomem harmonicznych.

Impedancja kondensatora zmniejsza się wraz ze wzrostem częstotliwości. Z tego względu wyższe harmoniczne mogą zwiększać prądy płynące przez kondensatory.

Istotne jest również ryzyko wystąpienia niekorzystnych zjawisk rezonansowych pomiędzy pojemnością baterii a indukcyjnością sieci.

Dlatego dobór baterii kondensatorów w instalacji z istotnym udziałem odbiorników nieliniowych powinien uwzględniać poziom wyższych harmonicznych.

Czy odbiorniki nieliniowe powodują moc bierną?

To pytanie wymaga precyzyjnej odpowiedzi.

W instalacji z przebiegami sinusoidalnymi często analizuje się przesunięcie fazowe pomiędzy napięciem i prądem, a współczynnik mocy utożsamia się z cos φ.

Przy odbiornikach nieliniowych sytuacja jest bardziej złożona.

Odkształcenie przebiegu prądu również wpływa na rzeczywisty współczynnik mocy, nawet jeżeli przesunięcie fazowe składowej podstawowej nie jest duże.

Dlatego w instalacji z dużą liczbą falowników czy zasilaczy impulsowych samo sprawdzenie cos φ może nie wystarczyć do oceny wykorzystania sieci.

Należy rozróżniać:

• przesunięcie fazowe składowej podstawowej,
• moc bierną,
• odkształcenie prądu,
• całkowity współczynnik mocy.

To jeden z powodów, dla których w nowoczesnych instalacjach przemysłowych analiza jakości energii powinna wykraczać poza klasyczny pomiar cos φ.

Falowniki jako odbiorniki nieliniowe

Przemienniki częstotliwości są jednym z najczęściej spotykanych odbiorników nieliniowych w przemyśle.

Ich wpływ na sieć zależy m.in. od:

• konstrukcji części wejściowej,
• zastosowanego prostownika,
• obecności dławików,
• obciążenia napędu,
• zastosowanych dodatkowych układów filtrujących.

Dlatego nie można zakładać, że każdy falownik generuje dokładnie taki sam poziom harmonicznych.

W zakładzie z dziesiątkami lub setkami napędów znaczenie ma natomiast ich łączny wpływ na punkt zasilania.

To właśnie dlatego pomiar przeprowadzony przy głównej rozdzielnicy może dostarczyć więcej informacji niż analiza pojedynczego napędu.

Czy harmoniczne z jednego urządzenia mogą wpływać na inne maszyny?

Tak, ponieważ wszystkie urządzenia podłączone do wspólnej infrastruktury elektrycznej oddziałują ze wspólną siecią zasilającą.

Prądy harmoniczne generowane przez odbiorniki przepływają przez elementy instalacji:

• przewody,
• szyny,
• transformatory,
• rozdzielnice.

Na impedancji tej infrastruktury powstają odpowiednie spadki napięcia.

Jeżeli poziom zaburzeń jest wystarczająco wysoki, odkształcenie napięcia może być widoczne również dla innych urządzeń.

Dlatego problem jakości energii nie zawsze kończy się na urządzeniu, które jest źródłem zakłóceń.

Jak sprawdzić wpływ odbiorników nieliniowych na sieć?

Podstawą jest pomiar jakości energii wykonany podczas reprezentatywnych warunków pracy zakładu.

Warto analizować między innymi:

• THDi,
• THDu,
• widmo harmonicznych prądu,
• widmo harmonicznych napięcia,
• wartości skuteczne prądów,
• prąd przewodu neutralnego,
• współczynnik mocy,
• moc czynną, bierną i pozorną,
• asymetrię faz,
• zmienność parametrów w czasie.

Szczególnie istotne jest powiązanie wyników pomiarów z pracą konkretnych odbiorników.

Można wtedy sprawdzić, czy poziom harmonicznych:

• wzrasta po uruchomieniu określonej linii,
• zmienia się wraz z liczbą pracujących falowników,
• osiąga maksimum w konkretnych stanach produkcji,
• występuje stale czy tylko okresowo.

Czy wysoki THDi zawsze oznacza konieczność zastosowania filtra aktywnego?

Nie.

Sama wartość THDi nie powinna być jedynym kryterium doboru rozwiązania.

Należy ocenić m.in.:

• rzeczywistą wartość prądów harmonicznych,
• poziom obciążenia instalacji,
• parametry napięcia,
• wpływ zaburzeń na urządzenia,
• obciążenie transformatora i przewodów,
• charakter całej instalacji.

Dopiero analiza tych danych pozwala ocenić, czy potrzebne jest ograniczenie harmonicznych i jaka metoda będzie właściwa.

W niektórych przypadkach rozwiązaniem mogą być zmiany po stronie konkretnych odbiorników.

W innych bardziej efektywne będzie zastosowanie centralnego układu filtracji.

Jak ograniczyć wpływ odbiorników nieliniowych?

Nie istnieje jedna metoda właściwa dla każdej instalacji.

W zależności od źródła i skali zaburzeń stosuje się m.in.:

• odpowiednio dobrane dławiki,
• filtry pasywne,
• rozwiązania po stronie odbiornika,
• zmianę konfiguracji instalacji,
• aktywne filtry harmonicznych.

W zakładach o dynamicznym charakterze obciążenia istotną zaletą rozwiązania aktywnego jest możliwość reagowania na bieżący poziom generowanych harmonicznych.

Jak działa aktywny filtr harmonicznych?

Filtr aktywny mierzy prądy i napięcia w instalacji, identyfikuje niepożądane składowe prądu, a następnie generuje prąd kompensacyjny o odpowiednim przebiegu.

W uproszczeniu urządzenie wytwarza składowe przeciwne do harmonicznych generowanych przez odbiorniki.

Dzięki temu od strony sieci zasilającej prąd może mieć przebieg znacznie bardziej zbliżony do sinusoidalnego.

Rozwiązanie działa dynamicznie, dlatego może dostosowywać się do zmian liczby i sposobu pracy odbiorników.

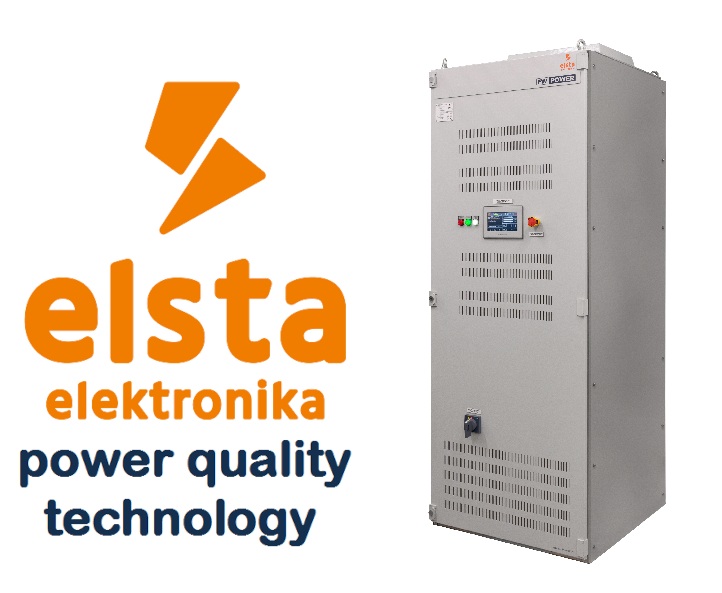

Filtry aktywne APF-100 i APF-300 Elsta Elektronika

Elsta Elektronika projektuje i produkuje aktywne filtry harmonicznych przeznaczone do poprawy parametrów jakości energii w instalacjach przemysłowych.

APF-100 i APF-300 mogą realizować jednocześnie:

• filtrację wyższych harmonicznych prądu,
• kompensację mocy biernej indukcyjnej i pojemnościowej,
• symetryzację prądów fazowych,
• redukcję prądu przewodu neutralnego.

APF-100 jest kompaktowym rozwiązaniem przeznaczonym do czteroprzewodowych sieci niskiego napięcia. W zależności od wersji urządzenie może generować prąd kompensacyjny do 25 A lub 50 A na fazę.

APF-300 jest przeznaczony do większych aplikacji przemysłowych i dostępny w wariantach oferujących prąd kompensacyjny do 200 A lub 400 A.

Dobór urządzenia powinien wynikać z rzeczywistych wartości prądów wymagających kompensacji, a nie wyłącznie z mocy znamionowej transformatora lub całego zakładu.

Kiedy warto zainteresować się odbiornikami nieliniowymi?

Analiza ich wpływu na instalację jest szczególnie uzasadniona, gdy:

• znaczna część odbiorników jest zasilana przez falowniki,
• w zakładzie pracuje wiele zasilaczy impulsowych i urządzeń energoelektronicznych,
• stwierdzono wysoki poziom THDi,
• nagrzewają się transformatory lub przewody,
• występuje znaczny prąd w przewodzie neutralnym,
• pojawiają się problemy z baterią kondensatorów,
• kolejne urządzenia nieliniowe są dokładane podczas modernizacji zakładu,
• występują trudne do wyjaśnienia problemy z jakością zasilania.

W takich przypadkach warto spojrzeć na instalację jako na cały system, a nie analizować każdy odbiornik niezależnie.

Coraz więcej energoelektroniki oznacza nowe wymagania dla instalacji

Rozwój energoelektroniki zmienił sposób, w jaki współczesne zakłady pobierają energię elektryczną.

Falowniki, zasilacze impulsowe i przekształtniki przynoszą ogromne korzyści procesowe, ale jednocześnie powodują, że klasyczna analiza oparta wyłącznie na napięciu, prądzie i cos φ może być niewystarczająca.

Im większy udział odbiorników nieliniowych, tym większego znaczenia nabierają:

• THDi,
• widmo harmonicznych prądu,
• rzeczywisty współczynnik mocy,
• obciążenie przewodu neutralnego,
• wpływ harmonicznych na transformatory i układy kompensacyjne.

Dlatego przed podjęciem decyzji o zastosowaniu filtracji należy wykonać pomiary i ustalić, które harmoniczne występują, jakie mają wartości i w jakich stanach pracy zakładu osiągają najwyższy poziom.

Elsta Elektronika łączy analizę jakości energii z projektowaniem i produkcją rozwiązań Power Quality, dzięki czemu dobór sposobu ograniczania harmonicznych może opierać się na rzeczywistych parametrach instalacji.

Jeżeli udział odbiorników nieliniowych w Twoim zakładzie rośnie, sprawdź ich wpływ na sieć, zanim skutki zakłóceń zaczną ograniczać możliwości infrastruktury lub wpływać na pracę urządzeń.

Dynamiczna kompensacja mocy biernej znajduje zastosowanie przede wszystkim w instalacjach, w których profil obciążenia szybko się zmienia, a wraz z nim zmienia się również zapotrzebowanie na moc bierną. W takich warunkach klasyczne układy oparte na stopniowanym załączaniu baterii kondensatorów mogą nie zapewniać wystarczająco szybkiej lub precyzyjnej regulacji mocy kompensacyjnej.

Dotyczy to m.in. zakładów z odbiornikami pracującymi cyklicznie, urządzeniami o szybkozmiennym poborze mocy, rozbudowanymi systemami napędowymi oraz instalacjami, w których warunki pracy poszczególnych sekcji produkcyjnych często się zmieniają.

W takich obiektach istotne jest nie tylko to, jaka wartość mocy biernej występuje w instalacji, ale również jak szybko zmienia się jej poziom i charakter.

Właśnie w takich przypadkach warto rozważyć dynamiczną kompensację mocy biernej.

Na czym polega dynamiczna kompensacja mocy biernej?

Celem kompensacji mocy biernej jest ograniczenie jej przepływu w instalacji oraz poprawa warunków pracy układu zasilania.

W rozwiązaniach dynamicznych wartość mocy kompensacyjnej jest na bieżąco dostosowywana do aktualnego zapotrzebowania instalacji.

Układ pomiarowy analizuje parametry sieci, a urządzenie kompensujące odpowiednio reaguje na zmiany obciążenia.

W zależności od zastosowanej technologii możliwa jest kompensacja:

• mocy biernej indukcyjnej,
• mocy biernej pojemnościowej,
• szybkozmiennych wartości mocy biernej,
• obciążeń wymagających szybkiej i ciągłej regulacji mocy kompensacyjnej.

Dynamiczna kompensacja nie oznacza przy tym jednego konkretnego typu urządzenia. Może być realizowana przy użyciu różnych technologii.

W przypadku filtrów aktywnych APF-100 i APF-300 funkcja kompensacji mocy biernej może być dodatkowo połączona z filtracją wyższych harmonicznych prądu oraz symetryzacją prądów fazowych.

Dlaczego moc bierna ma znaczenie dla instalacji przemysłowej?

Moc bierna jest związana z funkcjonowaniem wielu odbiorników elektrycznych, jednak jej nadmierny przepływ powoduje dodatkowe obciążenie infrastruktury zasilającej.

W praktyce może oznaczać:

• zwiększenie wartości prądu płynącego w instalacji,
• większe wykorzystanie obciążalności przewodów i transformatorów,
• ograniczenie dostępnej rezerwy infrastruktury elektrycznej,
• wzrost strat związanych z przepływem prądu,
• dodatkowe opłaty za energię bierną naliczane odbiorcom biznesowym.

Dlatego właściwie dobrany układ kompensacji ma znaczenie zarówno z punktu widzenia kosztów energii, jak i technicznych warunków pracy instalacji.

Klasyczna a dynamiczna kompensacja mocy biernej

Klasyczna kompensacja jest często realizowana za pomocą automatycznych baterii kondensatorów. Regulator, na podstawie pomiarów parametrów instalacji, dołącza lub odłącza kolejne stopnie baterii tak, aby zmieniać moc kompensacyjną zgodnie z aktualnym zapotrzebowaniem.

Takie rozwiązanie jest sprawdzone i może być w pełni wystarczające tam, gdzie profil obciążenia jest względnie stabilny, a zmiany zachodzą w przewidywalnym tempie. Należy jednak dodać, że bateria kondensatorów może kompensować tylko moc bierną indukcyjną.

Inaczej wygląda sytuacja w instalacjach, w których parametry zmieniają się szybko.

Dotyczy to np. obiektów, gdzie:

• duże odbiorniki pracują w krótkich cyklach,
• maszyny często przechodzą między różnymi stanami obciążenia,
• kolejne sekcje linii produkcyjnej są dynamicznie uruchamiane i zatrzymywane,
• występują odbiorniki o szybkozmiennym poborze mocy,
• zapotrzebowanie na moc kompensacyjną istotnie zmienia się w trakcie procesu technologicznego.

W takim przypadku stopniowa regulacja może nie zapewniać optymalnych parametrów w każdym stanie pracy instalacji.

Dynamiczna kompensacja pozwala szybciej dostosowywać moc kompensacyjną do bieżącego zapotrzebowania.

Kiedy dynamiczna kompensacja mocy biernej ma szczególne uzasadnienie?

Nie każda instalacja wymaga rozwiązania dynamicznego. O jego zasadności powinien decydować przede wszystkim rzeczywisty profil obciążenia potwierdzony pomiarami.

Istnieją jednak aplikacje, w których szybka regulacja mocy kompensacyjnej może mieć szczególne znaczenie.

Linie produkcyjne o zmiennym profilu obciążenia

W zautomatyzowanych zakładach poszczególne maszyny i sekcje procesu mogą być uruchamiane niezależnie od siebie.

W ciągu krótkiego czasu zmieniają się więc:

• liczba pracujących odbiorników,
• pobierane prądy,
• moc czynna,
• moc bierna,
• warunki obciążenia poszczególnych faz.

Układ kompensacji powinien reagować na te zmiany i odpowiednio regulować moc kompensacyjną, zamiast być dobrany wyłącznie do jednego ustalonego punktu pracy.

Zgrzewarki i inne odbiorniki szybkozmienne

Zgrzewarki oraz niektóre urządzenia technologiczne mogą charakteryzować się krótkimi i intensywnymi cyklami poboru mocy.

W takich warunkach czas odpowiedzi układu kompensacyjnego staje się istotnym parametrem. Rozwiązanie zaprojektowane dla wolnozmiennego obciążenia może nie zapewnić oczekiwanego efektu przy szybko powtarzających się zmianach procesu.

Zakłady o wielu stanach pracy

W części zakładów trudno wskazać jeden reprezentatywny stan obciążenia.

Inne parametry mogą występować:

• podczas rozruchu produkcji,
• przy pełnym obciążeniu,
• na zmianie nocnej,
• podczas pracy tylko wybranych linii,
• w trakcie postoju części maszyn.

W takim przypadku dobór układu kompensacji powinien uwzględniać cały profil pracy zakładu, a nie tylko wartości zmierzone w pojedynczym momencie.

A co z instalacjami z dużą liczbą falowników?

Instalacje z dużym udziałem przemienników częstotliwości wymagają szczególnie uważnej analizy, ale nie należy automatycznie zakładać, że sam fakt obecności wielu falowników oznacza konieczność dynamicznej kompensacji mocy biernej.

Falowniki są odbiornikami nieliniowymi i mogą generować wyższe harmoniczne prądu. Dlatego w takich instalacjach ocena samego cos φ lub wielkości mocy biernej nie zawsze daje pełny obraz warunków pracy sieci.

Przed doborem rozwiązania należy sprawdzić m.in.:

• rzeczywisty profil mocy biernej,
• współczynnik mocy,
• poziom THDi,
• widmo wyższych harmonicznych,
• wartości prądów fazowych,
• asymetrię obciążenia,
• zmienność parametrów w czasie.

Może się bowiem okazać, że problemem wymagającym rozwiązania jest nie tylko moc bierna, lecz również odkształcenie prądu lub asymetria.

Czy klasyczna bateria kondensatorów zawsze wystarczy?

Nie ma jednej odpowiedzi właściwej dla każdej instalacji.

Klasyczna bateria kondensatorów jest rozwiązaniem skutecznym i ekonomicznie uzasadnionym w wielu obiektach. Jeżeli obciążenie jest stosunkowo stabilne, a występująca moc bierna ma charakter indukcyjny oraz analiza instalacji nie wskazuje dodatkowych problemów, nie ma potrzeby zastępowania jej bardziej rozbudowanym systemem.

Sytuacja wymaga dokładniejszej analizy, gdy:

• zapotrzebowanie na moc bierną zmienia się bardzo szybko,
• obciążenia mają krótkie i powtarzalne cykle,
• występuje ryzyko okresowego przekompensowania,
• w instalacji obecne są znaczące wyższe harmoniczne,
• występuje asymetria prądów,
• wymagane jest jednoczesne rozwiązanie kilku problemów jakości energii,
• Występuje zarówno moc bierna indukcyjna, jak i pojemnościowa,

Wtedy dobór układu wyłącznie na podstawie wartości mocy biernej może być niewystarczający.

Dynamiczna kompensacja a ryzyko przekompensowania

Przekompensowanie występuje wtedy, gdy moc generowana przez układ kompensacyjny w danym momencie przewyższa aktualne zapotrzebowanie instalacji.

Może dojść do tego np. po gwałtownym zmniejszeniu obciążenia, kiedy załączony stopień baterii kondensatorów nadal pozostaje w pracy.

Ryzyko jest większe w instalacjach, w których:

• obciążenie często i szybko się zmienia,
• poszczególne stopnie baterii mają relatywnie dużą moc,
• profil produkcji znacząco różni się w ciągu doby,
• występują długie okresy małego obciążenia.

Szybsza regulacja mocy kompensacyjnej i dokładniejsze dostosowanie jej wartości do bieżącego zapotrzebowania instalacji pozwalają ograniczyć ryzyko występowania takich stanów.

Dynamiczna kompensacja mocy biernej a wyższe harmoniczne

To jeden z najważniejszych elementów prawidłowego doboru rozwiązania.

Współczesna instalacja przemysłowa może jednocześnie charakteryzować się:

• przepływem mocy biernej,
• wysokim poziomem wyższych harmonicznych,
• asymetrią prądów fazowych,
• zwiększonym prądem w przewodzie neutralnym.

Źródłem odkształceń prądu mogą być m.in. przemienniki częstotliwości, prostowniki, zasilacze impulsowe oraz inne urządzenia energoelektroniczne.

W takiej sytuacji ograniczenie wyłącznie przepływu mocy biernej nie musi oznaczać rozwiązania problemu jakości energii jako całości.

Co więcej, przed zastosowaniem klasycznych baterii kondensatorów w instalacji z istotnym udziałem harmonicznych należy ocenić warunki pracy układu kompensacyjnego w obecności tych zaburzeń.

Dlatego właściwy dobór rozwiązania powinien być poprzedzony pomiarami jakości energii.

Filtr aktywny APF a dynamiczna kompensacja mocy biernej

Filtry aktywne APF-100 i APF-300 Elsta Elektronika są urządzeniami energoelektronicznymi analizującymi prądy i napięcia fazowe w czasie rzeczywistym.

Na podstawie wykonanych pomiarów generują prąd kompensacyjny dostosowany do aktualnego stanu instalacji.

W ramach jednego urządzenia możliwa jest realizacja kilku funkcji:

• kompensacja mocy biernej indukcyjnej i pojemnościowej,
• filtracja wyższych harmonicznych prądu,
• symetryzacja prądów fazowych,
• redukcja prądu przewodu neutralnego.

To odróżnia filtr aktywny od rozwiązania przeznaczonego wyłącznie do klasycznej kompensacji mocy biernej.

W instalacji, w której występuje jednocześnie kilka zaburzeń, możliwość ich dynamicznej kompensacji przez jedno urządzenie może stanowić istotną przewagę techniczną.

Kiedy warto rozważyć filtr aktywny?

Zastosowanie filtra aktywnego warto rozważyć przede wszystkim wtedy, gdy pomiary potwierdzają współwystępowanie kilku problemów.

Przykładowo:

• występują opłaty związane z energią bierną,
• profil mocy biernej jest szybkozmienny,
• w instalacji stwierdzono wysoki poziom harmonicznych prądu,
• THDi osiąga wartości wymagające redukcji,
• występuje asymetria prądów fazowych,
• pojawia się znaczny prąd przewodu neutralnego,
• klasyczna kompensacja nie zapewnia oczekiwanych parametrów w całym zakresie pracy zakładu.

Nie oznacza to, że filtr aktywny powinien zastępować baterię kondensatorów w każdej instalacji. Kluczowe jest dopasowanie technologii do rzeczywistego problemu i parametrów sieci.

APF-100 i APF-300 – rozwiązania Power Quality dla różnych skal instalacji

APF-100 jest kompaktowym filtrem aktywnym przeznaczonym do pracy w czteroprzewodowych sieciach niskiego napięcia. W zależności od wersji urządzenie może generować prąd kompensacyjny do 25 A lub 50 A na fazę.

APF-300 jest rozwiązaniem przeznaczonym dla większych instalacji przemysłowych. Dostępne warianty oferują prąd kompensacyjny do 200 A lub 400 A, a konstrukcja umożliwia również pracę równoległą urządzeń.

Obie rodziny urządzeń realizują dynamiczną korekcję wybranych parametrów jakości energii, jednak ich właściwy dobór powinien wynikać z analizy konkretnej instalacji.

Jak dobrać układ dynamicznej kompensacji mocy biernej?

Punktem wyjścia powinny być dane pomiarowe, a nie wyłącznie faktura za energię lub moc znamionowa transformatora.

Analiza powinna uwzględniać co najmniej:

• moc bierną indukcyjną i pojemnościową,
• przebieg zmian mocy biernej w czasie,
• moc czynną i pozorną,
• współczynnik mocy,
• wartości prądów poszczególnych faz,
• poziom THDi i widmo harmonicznych,
• asymetrię prądów,
• charakter oraz cykl pracy odbiorników.

Istotna jest również odpowiednia długość pomiaru. Instalacja produkcyjna może pracować zupełnie inaczej przy pełnej produkcji, podczas zmiany asortymentu czy przy pracy tylko części linii.

Pojedynczy odczyt nie zawsze jest więc reprezentatywny.

Klasyczna czy dynamiczna kompensacja – jak podjąć decyzję?

W uproszczeniu:

Klasyczna bateria kondensatorów jest dobrym rozwiązaniem do kompensacji mocy biernej indukcyjnej, jeżeli zapotrzebowanie na moc kompensacyjną jest stosunkowo stabilne, a instalacja nie wymaga bardzo szybkiej regulacji.

Dynamiczna kompensacja staje się szczególnie uzasadniona, gdy wartość lub charakter mocy biernej szybko się zmienia i układ musi na bieżąco regulować moc kompensacyjną zgodnie z aktualnym zapotrzebowaniem.

Filtr aktywny warto natomiast rozważyć, gdy oprócz dynamicznej kompensacji mocy biernej konieczna jest jednocześnie redukcja harmonicznych prądu, symetryzacja prądów fazowych lub ograniczenie prądu przewodu neutralnego.

Nie chodzi więc o wybór technologii „lepszej” w oderwaniu od warunków pracy instalacji. Chodzi o dobór rozwiązania adekwatnego do rzeczywistych parametrów sieci i charakteru obciążenia.

Najpierw diagnoza, potem dobór układu kompensacji

Skuteczny układ kompensacji powinien być dobrany do rzeczywistego profilu pracy zakładu.

W jednej instalacji wystarczająca będzie prawidłowo zaprojektowana bateria kondensatorów. W innej szybkozmienne obciążenie będzie uzasadniało zastosowanie kompensacji dynamicznej. Jeszcze w innej analiza wykaże, że oprócz mocy biernej konieczna jest również redukcja wyższych harmonicznych lub asymetrii prądów.

Dlatego pierwszym etapem powinny być pomiary i analiza jakości energii elektrycznej, a dopiero kolejnym dobór odpowiedniej technologii oraz mocy układu kompensacyjnego.

Elsta Elektronika projektuje i produkuje rozwiązania Power Quality dla instalacji przemysłowych, obejmujące m.in. dynamiczną kompensację mocy biernej, filtrację wyższych harmonicznych oraz symetryzację prądów.

Jeżeli parametry Twojej instalacji zmieniają się wraz z cyklem produkcyjnym, występują opłaty za energię bierną lub problemy z harmonicznymi, warto rozpocząć od analizy rzeczywistych warunków pracy sieci.

Skonsultuj instalację z zespołem Elsta Elektronika i dobierz rozwiązanie Power Quality na podstawie pomiarów oraz rzeczywistych parametrów instalacji.

Bateria kondensatorów ma ograniczać przepływ mocy biernej indukcyjnej i zmniejszać związane z nią koszty. Jeżeli jednak jej moc lub sposób regulacji nie odpowiadają aktualnym warunkom pracy instalacji, może dojść do sytuacji odwrotnej – przekompensowania.

Problem pojawia się szczególnie w instalacjach, w których obciążenie często się zmienia, część maszyn pracuje okresowo, a profil poboru energii znacząco różni się w ciągu doby.

Przekompensowanie baterii kondensatorów może prowadzić do pojawienia się nadmiaru mocy biernej pojemnościowej, a w konsekwencji do dodatkowych opłat oraz niekorzystnych warunków pracy instalacji.

Dlatego prawidłowa kompensacja mocy biernej nie polega na zastosowaniu możliwie dużej baterii kondensatorów. Kluczowe jest dostosowanie mocy kompensacyjnej do rzeczywistego zapotrzebowania instalacji.

Co oznacza przekompensowanie baterii kondensatorów?

Przekompensowanie występuje wtedy, gdy moc bierna pojemnościowa generowana przez układ kompensacyjny jest większa niż moc bierna indukcyjna, którą w danym momencie należy skompensować.

W efekcie instalacja zamiast ograniczać przepływ mocy biernej zaczyna oddawać do sieci nadmiar mocy biernej pojemnościowej.

Może się to zdarzyć nawet wtedy, gdy bateria kondensatorów została prawidłowo dobrana do maksymalnego obciążenia zakładu.

Problemem może być bowiem zmienność warunków pracy.

Przykładowo bateria została dobrana podczas pełnej produkcji, ale:

• część linii zostaje zatrzymana,
• duże silniki przestają pracować,
• produkcja nocna odbywa się przy znacznie mniejszym obciążeniu,
• w weekend działa tylko część instalacji.

Jeżeli układ kompensacji nie ograniczy w odpowiednim momencie generowanej mocy pojemnościowej, może dojść do przekompensowania.

Jak działa bateria kondensatorów?

Automatyczna bateria kondensatorów składa się zazwyczaj z kilku stopni o określonej mocy.

Regulator mierzy parametry instalacji i w zależności od aktualnego zapotrzebowania:

• dołącza kolejne stopnie,
• odłącza niepotrzebne stopnie,
• dąży do utrzymania założonego poziomu współczynnika mocy.

Takie rozwiązanie jest skuteczne w wielu instalacjach, szczególnie gdy obciążenie zmienia się stosunkowo powoli.

Istotnym ograniczeniem jest jednak skokowy charakter regulacji.

Jeżeli najmniejszy dostępny stopień baterii ma przykładowo 20 kvar, a aktualne zapotrzebowanie na kompensację wynosi 8 kvar, dołączenie całego stopnia może prowadzić do chwilowego nadmiaru mocy biernej pojemnościowej.

Im większa zmienność obciążenia i im większe stopnie baterii, tym trudniejsze może być utrzymanie optymalnego poziomu kompensacji w każdym stanie pracy.

Najczęstsze przyczyny przekompensowania baterii kondensatorów

Zbyt duża moc baterii

Jedną z najbardziej oczywistych przyczyn jest przewymiarowanie układu.

Może do niego dojść, gdy bateria została dobrana:

• na podstawie nieaktualnych danych,
• do maksymalnego, a nie typowego obciążenia,
• bez pomiarów w różnych stanach produkcji,
• przed późniejszą modernizacją instalacji.

Jeżeli zapotrzebowanie na moc bierną zmniejszyło się, wcześniej prawidłowo dobrana bateria może zacząć pracować w niekorzystnych warunkach.

Zbyt duża moc pojedynczego stopnia

Całkowita moc baterii może być właściwa, ale problemem może być niewystarczająca rozdzielczość regulacji.

Jeżeli najmniejszy stopień jest zbyt duży w stosunku do aktualnego zapotrzebowania, regulator ma ograniczone możliwości precyzyjnego sterowania mocą kompensacyjną.

W efekcie instalacja może cyklicznie przechodzić pomiędzy niedokompensowaniem a przekompensowaniem.

Szybkozmienne obciążenie

W zakładach produkcyjnych warunki pracy mogą zmieniać się w krótkich odstępach czasu.

Maszyny:

• uruchamiają się,
• zatrzymują,
• przechodzą między różnymi trybami,
• zmieniają obciążenie zależnie od procesu technologicznego.

Jeżeli regulator i układ wykonawczy nie reagują wystarczająco szybko, chwilowa moc baterii może nie odpowiadać rzeczywistemu zapotrzebowaniu instalacji.

Praca zakładu przy małym obciążeniu

Przekompensowanie często pojawia się poza okresem pełnej produkcji.

Przykładowo:

• nocą,
• podczas weekendów,
• w czasie postoju technologicznego,
• podczas pracy tylko jednej części zakładu.

Jeżeli część stopni baterii pozostaje wtedy aktywna, mimo że zapotrzebowanie na moc bierną znacząco spadło, instalacja może przejść w stan pojemnościowy.

Zmiany w parku maszynowym

Profil energetyczny zakładu nie jest stały.

Na przestrzeni lat mogą zostać:

• wymienione silniki,
• dodane przemienniki częstotliwości,
• usunięte starsze odbiorniki indukcyjne,
• zmodernizowane linie technologiczne,
• przebudowane rozdzielnice.

W rezultacie bateria dobrana kilka lat wcześniej może nie odpowiadać aktualnym warunkom pracy instalacji.

Jak rozpoznać przekompensowanie?

Jednym z najbardziej widocznych sygnałów może być występowanie energii biernej pojemnościowej na fakturze za energię elektryczną.

Jeżeli układ kompensacji miał ograniczać koszty, a mimo jego pracy pojawiają się opłaty związane z energią bierną pojemnościową, należy sprawdzić sposób działania baterii.

W instalacji można również zaobserwować:

• częste załączanie i odłączanie stopni baterii,
• niestabilną wartość współczynnika mocy,
• okresową zmianę charakteru mocy biernej,
• nieprawidłową pracę regulatora kompensacji,
• duże różnice parametrów pomiędzy pełnym a małym obciążeniem zakładu.

Sama faktura nie pozwala jednak określić przyczyny problemu.

Do prawidłowej diagnozy potrzebne są pomiary parametrów instalacji w czasie.

Czy przekompensowanie może generować dodatkowe koszty?

Celem kompensacji jest ograniczenie kosztów związanych z energią bierną. Nieprawidłowo działający układ może jednak doprowadzić do sytuacji, w której zamiast eliminować problem, powoduje powstawanie mocy biernej pojemnościowej.

Z tego powodu po uruchomieniu baterii kondensatorów warto okresowo sprawdzać:

• faktury za energię,
• przebieg mocy biernej,
• współczynnik mocy,
• rzeczywisty profil obciążenia instalacji.

Jest to szczególnie istotne po zmianach w parku maszynowym lub sposobie organizacji produkcji.

Przekompensowanie a szybkozmienne obciążenie

Klasyczna bateria kondensatorów działa stopniowo.

Oznacza to, że regulator dysponuje określoną liczbą dostępnych wartości mocy kompensacyjnej.

Jeżeli zapotrzebowanie instalacji zmienia się bardzo szybko, bateria może nie być w stanie precyzyjnie nadążać za wszystkimi zmianami.

Przykładowo jedna grupa odbiorników zostaje nagle wyłączona. Zapotrzebowanie na moc bierną spada, ale układ przez pewien czas nadal pracuje z wcześniej załączoną mocą kondensatorów.

W takim okresie może pojawić się przekompensowanie.

Dlatego w instalacjach o dużej dynamice pracy jednym z istotnych parametrów jest szybkość regulacji mocy kompensacyjnej.

Przekompensowanie a falowniki

Obecność dużej liczby przemienników częstotliwości wymaga szerszego spojrzenia na instalację.

Falowniki są odbiornikami nieliniowymi i mogą być źródłem wyższych harmonicznych prądu. Jednocześnie ich wpływ na profil mocy biernej różni się od klasycznych odbiorników indukcyjnych zasilanych bezpośrednio z sieci.

Dlatego modernizacja zakładu polegająca np. na zastępowaniu klasycznych układów napędowych napędami regulowanymi może zmienić warunki, dla których wcześniej dobrano baterię kondensatorów.

W takich instalacjach należy analizować nie tylko moc bierną, ale również:

• THDi,
• widmo harmonicznych,
• współczynnik mocy,
• charakter obciążenia,
• zmienność parametrów w czasie.

Bateria kondensatorów a wyższe harmoniczne

To kolejny ważny aspekt.

W instalacji z dużym udziałem odbiorników nieliniowych dobór baterii kondensatorów nie powinien odbywać się bez uwzględnienia wyższych harmonicznych.

Falowniki, prostowniki, zasilacze impulsowe oraz inne urządzenia energoelektroniczne mogą powodować odkształcenie przebiegu prądu.

W takiej sytuacji konieczna jest analiza warunków pracy całego układu, ponieważ problemem może być nie tylko moc bierna.

Elsta Elektronika rozwija rozwiązania Power Quality przeznaczone do jednoczesnej kompensacji mocy biernej, redukcji wyższych harmonicznych prądu oraz symetryzacji prądów fazowych.

Jak sprawdzić, czy bateria jest przekompensowana?

Podstawą powinny być pomiary wykonane w reprezentatywnym okresie pracy zakładu.

Należy sprawdzić przede wszystkim:

• moc bierną indukcyjną,
• moc bierną pojemnościową,
• moc czynną,
• moc pozorną,
• współczynnik mocy,
• załączane stopnie baterii,
• wartości prądów,
• poziom THDi,
• zmiany parametrów w czasie.

Pomiar powinien obejmować różne stany pracy instalacji:

• pełną produkcję,
• obciążenie częściowe,
• postoje poszczególnych linii,
• okresy nocne,
• weekendy, jeżeli zakład pracuje wtedy inaczej.

Dopiero taki profil pozwala ocenić, czy bateria kondensatorów prawidłowo realizuje swoje zadanie w całym zakresie pracy instalacji.

Jak uniknąć przekompensowania baterii kondensatorów?

Prawidłowo dobrać moc układu

Podstawą jest określenie rzeczywistego zapotrzebowania na moc kompensacyjną.

Nie powinno się dobierać baterii wyłącznie na podstawie mocy transformatora, sumy mocy znamionowej maszyn czy pojedynczego odczytu.

Odpowiednio dobrać stopnie baterii

Znaczenie ma nie tylko całkowita moc układu, ale również podział jej na poszczególne stopnie.

Mniejsze stopnie pozwalają uzyskać większą dokładność regulacji przy małych wartościach obciążenia.

Zweryfikować ustawienia regulatora

Nieprawidłowe parametry regulatora mogą wpływać na sposób załączania i odłączania kolejnych stopni.

Po zmianach w instalacji warto ponownie sprawdzić konfigurację układu.

Monitorować instalację po modernizacji

Dodanie falowników, wymiana maszyn, przebudowa linii czy zmiana systemu pracy zakładu mogą całkowicie zmienić profil mocy biernej.

Układ kompensacji powinien zostać wtedy ponownie zweryfikowany.

Rozważyć kompensację dynamiczną

Jeżeli głównym problemem jest szybkozmienne obciążenie, klasyczna regulacja stopniowa może nie zapewniać wymaganej precyzji.

W takich instalacjach warto rozważyć rozwiązanie umożliwiające szybszą i bardziej płynną regulację mocy kompensacyjnej.

Kiedy filtr aktywny może być lepszym rozwiązaniem niż bateria kondensatorów?

Klasyczna bateria pozostaje dobrym rozwiązaniem w instalacjach o przewidywalnym profilu obciążenia, w których podstawowym problemem jest moc bierna.

Sytuacja wygląda inaczej, gdy równocześnie występują:

• szybkozmienna moc bierna,
• moc bierna indukcyjna i pojemnościowa,
• wyższe harmoniczne prądu,
• asymetria prądów fazowych,
• podwyższony prąd przewodu neutralnego.

W takim przypadku zastosowanie urządzenia realizującego kilka funkcji jednocześnie może być technicznie uzasadnione.

Filtry aktywne APF-100 i APF-300

Filtry aktywne APF-100 i APF-300 Elsta Elektronika analizują prądy i napięcia fazowe w czasie rzeczywistym i generują odpowiedni prąd kompensacyjny.

Urządzenia mogą realizować:

• kompensację mocy biernej indukcyjnej,
• kompensację mocy biernej pojemnościowej,
• filtrację wyższych harmonicznych prądu,
• symetryzację prądów fazowych,
• redukcję prądu przewodu neutralnego.

Dzięki dynamicznemu działaniu mogą reagować na bieżące zmiany parametrów instalacji.

APF-100 jest rozwiązaniem przeznaczonym do mniejszych i średnich instalacji, natomiast APF-300 znajduje zastosowanie w większych zakładach przemysłowych. W zależności od wariantu urządzenia oferują różne wartości dostępnego prądu kompensacyjnego.

Dobór rozwiązania powinien zawsze wynikać z rzeczywistych pomiarów instalacji.

Bateria kondensatorów czy filtr aktywny?

Nie jest to wybór, który można rozstrzygnąć wyłącznie na podstawie mocy przyłączeniowej zakładu.

Bateria kondensatorów będzie wystarczającym  rozwiązaniem, gdy:

• głównym problemem jest moc bierna indukcyjna,
• profil obciążenia jest względnie stabilny,
• regulacja stopniowa zapewnia wystarczającą dokładność,
• analiza nie wskazuje dodatkowych problemów jakości energii wymagających aktywnej kompensacji.

Filtr aktywny dobrze się sprawdzi, gdy:

• zapotrzebowanie na kompensację szybko się zmienia,
• występuje zarówno moc bierna indukcyjna, jak i pojemnościowa,
• równocześnie konieczna jest redukcja harmonicznych prądu,
• występuje asymetria prądów,
• potrzebna jest dynamiczna reakcja na zmiany obciążenia.

W wielu przypadkach możliwe są również układy, w których różne technologie uzupełniają się wzajemnie.

Najpierw pomiary, potem korekta układu kompensacji

Jeżeli bateria kondensatorów powoduje przekompensowanie, nie oznacza to automatycznie, że należy ją usunąć lub zastąpić innym urządzeniem.

Najpierw należy ustalić przyczynę.

Problemem może być:

• niewłaściwa moc całkowita,
• zbyt duży stopień baterii,
• konfiguracja regulatora,
• zmiana profilu obciążenia zakładu,
• zbyt wolna regulacja,
• obecność dodatkowych problemów jakości energii.

Dopiero na podstawie pomiarów można zdecydować, czy wystarczy zmiana konfiguracji istniejącego układu, jego modernizacja, czy zastosowanie innej technologii kompensacji.

Elsta Elektronika projektuje i produkuje rozwiązania Power Quality dla instalacji przemysłowych – od analizy parametrów sieci po dobór rozwiązań do kompensacji mocy biernej, filtracji wyższych harmonicznych i symetryzacji prądów.

Jeżeli mimo pracy baterii kondensatorów na fakturze pojawiają się opłaty za energię bierną pojemnościową lub instalacja często przechodzi pomiędzy niedokompensowaniem a przekompensowaniem, warto rozpocząć od pomiarów rzeczywistych warunków pracy.

Skonsultuj instalację z zespołem Elsta Elektronika i sprawdź, czy obecny układ kompensacji odpowiada aktualnemu profilowi pracy Twojego zakładu.

Transformator, który nagrzewa się mimo niewielkiego obciążenia lub pozornego braku obciążenia, powinien zwrócić uwagę służb utrzymania ruchu. Sam wzrost temperatury nie musi oznaczać awarii transformatora. Źródło problemu może znajdować się również po stronie instalacji elektrycznej i jakości energii.

W zakładach przemysłowych coraz większa liczba odbiorników nieliniowych – m.in. falowników, prostowników, zasilaczy impulsowych czy układów energoelektronicznych – powoduje powstawanie wyższych harmonicznych oraz innych zaburzeń parametrów sieci. W określonych warunkach może to prowadzić do dodatkowych strat i wzrostu temperatury elementów instalacji, w tym transformatorów. Przegrzewanie przewodów i transformatorów to jeden z możliwych objawów występowania wysokiego poziomu wyższych harmonicznych w instalacjach przemysłowych.

Dlaczego transformator może się grzać mimo niewielkiego obciążenia?

Pierwszym krokiem powinna być weryfikacja, czy transformator rzeczywiście pracuje przy małym obciążeniu. Sam odczyt mocy czynnej nie zawsze daje pełny obraz warunków jego pracy.

Na wzrost temperatury mogą wpływać między innymi:

• rzeczywiste przeciążenie transformatora,
• problemy z chłodzeniem lub wentylacją,
• podwyższona temperatura otoczenia,
• asymetria obciążenia faz,
• przepływ mocy biernej,
• odkształcenie przebiegu prądu przez wyższe harmoniczne,
• nieprawidłowości po stronie samego transformatora lub jego połączeń.

Dlatego przed podjęciem decyzji o wymianie lub przewymiarowaniu transformatora warto sprawdzić nie tylko wartość pobieranej mocy, lecz również parametry jakości energii elektrycznej.

Wyższe harmoniczne a nagrzewanie transformatora

W idealnych warunkach przebieg prądu w sieci powinien mieć kształt zbliżony do sinusoidy. Współczesne instalacje przemysłowe zawierają jednak wiele odbiorników nieliniowych, które odkształcają przebieg prądu.

Do typowych źródeł takich zakłóceń należą m.in.:

• przemienniki częstotliwości,
• prostowniki,
• zasilacze impulsowe,
• urządzenia energoelektroniczne,
• systemy oświetleniowe,
• instalacje fotowoltaiczne.

Tego typu odbiorniki mogą wprowadzać do sieci wyższe harmoniczne.

W praktyce oznacza to, że transformator może być obciążony prądami, których wpływu nie widać jednoznacznie na podstawie samego wskazania mocy czynnej. Dodatkowe składniki prądu mogą zwiększać straty i temperaturę pracy urządzenia.

Dlatego sytuacja, w której transformator nagrzewa się bardziej, niż wynikałoby to z pozornego poziomu wykorzystania instalacji, może być sygnałem do przeprowadzenia analizy jakości energii.

Czy problemem może być asymetria obciążenia faz?

Tak. Kolejnym parametrem wartym sprawdzenia jest rozkład obciążenia pomiędzy poszczególnymi fazami.

Jeżeli jedna faza jest wyraźnie bardziej obciążona od pozostałych, średnia wartość obciążenia transformatora może wyglądać prawidłowo, mimo że warunki jego pracy nie są optymalne.

Asymetria może występować szczególnie w instalacjach, w których:

• pracuje wiele odbiorników jednofazowych,
• obciążenia są często załączane i wyłączane,
• poszczególne sekcje produkcji pracują w różnych cyklach,
• konfiguracja instalacji zmieniała się wraz z rozbudową zakładu.

Filtry aktywne APF-100 i APF-300 Elsta Elektronika mogą, obok filtracji harmonicznych i kompensacji mocy biernej, realizować również symetryzację prądów fazowych.

Moc bierna również ma znaczenie

W analizie obciążenia transformatora nie należy ograniczać się do mocy czynnej.

W instalacji może jednocześnie występować przepływ mocy biernej. Oznacza to dodatkowe obciążenie infrastruktury elektrycznej, mimo że energia ta nie wykonuje bezpośrednio użytecznej pracy.

W praktyce warto więc sprawdzić:

• moc czynną,
• moc bierną,
• moc pozorną,
• współczynnik mocy,
• wartości prądów fazowych,
• THDi,
• poziom harmonicznych napięcia oraz prądu.

Filtry aktywne APF-100 i APF-300 produkcji Elsta Elektronika umożliwiają monitorowanie m.in. napięcia, prądu, mocy czynnej, biernej i pozornej, współczynnika mocy oraz THDi.

Co sprawdzić, gdy transformator nadmiernie się nagrzewa?

Sama temperatura nie pozwala jeszcze wskazać źródła problemu. Potrzebna jest diagnostyka.

W pierwszej kolejności warto zweryfikować:

1. Rzeczywiste obciążenie transformatora

Należy sprawdzić wartości prądów dla każdej fazy oraz ich zmienność w czasie. Pojedynczy pomiar wykonany podczas niewielkiego obciążenia produkcji może nie pokazać rzeczywistych warunków pracy.

2. Asymetrię prądów

Duża różnica pomiędzy prądami poszczególnych faz może wskazywać na nierównomierne wykorzystanie transformatora.

3. Współczynnik THDi i widmo harmonicznych

Podwyższone THDi powinno skłonić do dokładniejszej analizy źródeł harmonicznych w instalacji.

4. Moc bierną i współczynnik mocy

Wysoki przepływ mocy biernej może dodatkowo obciążać instalację.

5. Temperaturę w różnych warunkach produkcji

Warto porównać temperaturę transformatora przy różnych konfiguracjach pracujących maszyn. Pozwala to ustalić, czy problem pojawia się np. po uruchomieniu określonej grupy falowników lub linii technologicznej.

6. Zmiany, które zaszły w instalacji

Jeżeli problem pojawił się niedawno, warto przeanalizować, czy wcześniej:

• dołożono nowe falowniki,
• uruchomiono nową linię,
• zwiększono liczbę urządzeń energoelektronicznych,
• zmieniono sposób kompensacji mocy biernej,
• przebudowano rozdzielnicę lub sposób zasilania.

Takie informacje mogą znacząco przyspieszyć diagnostykę.

Kiedy warto wykonać analizę jakości energii?

Analiza jakości energii jest szczególnie uzasadniona, jeżeli nagrzewaniu transformatora towarzyszą także inne nietypowe zjawiska w zakładzie, np.:

• przegrzewanie przewodów,
• problemy z falownikami,
• częste błędy urządzeń energoelektronicznych,
• nierównomierne obciążenie faz,
• podwyższone THDi,
• zwiększona awaryjność elektroniki,
• dodatkowe opłaty za energię bierną.

Takie objawy mogą mieć wspólne źródło w parametrach zasilania.

Wysoki poziom wyższych harmonicznych może przyczyniać się do przegrzewania przewodów i transformatorów oraz zwiększonej awaryjności urządzeń i instalacji.

Czy filtr aktywny może pomóc?

Jeżeli pomiary potwierdzą, że przyczyną problemów są wyższe harmoniczne, asymetria prądów lub moc bierna, jednym z możliwych rozwiązań jest zastosowanie filtra aktywnego.

Filtry aktywne APF-100 i APF-300 Elsta Elektronika są przeznaczone do pracy w sieciach 4-przewodowych niskiego napięcia i mogą jednocześnie realizować:

• filtrację wyższych harmonicznych prądu,
• kompensację mocy biernej,
• symetryzację prądów fazowych,
• redukcję prądu przewodu neutralnego.

Urządzenia dynamicznie dostosowują swoją pracę do aktualnego obciążenia instalacji.

Nie oznacza to jednak, że filtr aktywny jest rozwiązaniem każdego przypadku przegrzewania transformatora. Decyzję o jego zastosowaniu powinny poprzedzać pomiary i określenie rzeczywistego źródła problemu.

Zanim wymienisz transformator, sprawdź jakość energii

Nadmierne nagrzewanie transformatora nie zawsze oznacza, że urządzenie ma zbyt małą moc lub wymaga wymiany.

W zakładach z dużą liczbą falowników i innych odbiorników nieliniowych warto sprawdzić także harmoniczne, asymetrię faz, moc bierną oraz rzeczywisty przebieg obciążenia.

Dopiero taki obraz pozwala odpowiedzieć na pytanie, czy problem leży po stronie transformatora, instalacji, odbiorników czy parametrów jakości energii.

Elsta Elektronika projektuje i produkuje rozwiązania Power Quality przeznaczone do poprawy parametrów energii elektrycznej w instalacjach przemysłowych. Jeżeli w Twoim zakładzie występuje nadmierne nagrzewanie transformatora, przegrzewanie przewodów lub inne trudne do wyjaśnienia problemy z zasilaniem, warto rozpocząć od pomiarów i analizy parametrów sieci.

Sprawdź rozwiązania Elsta Elektronika z zakresu jakości energii elektrycznej i skonsultuj swoją instalację z naszym zespołem.

Nierównomierne obciążenie faz to częsty problem w instalacjach trójfazowych. W praktyce oznacza sytuację, w której wartości prądu w fazach L1, L2 i L3 wyraźnie się od siebie różnią. Jedna faza może być mocno obciążona, podczas gdy pozostałe wykorzystują jedynie część dostępnej możliwości instalacji.

W zakładzie produkcyjnym taka asymetria obciążenia faz może zmieniać się w czasie wraz z załączaniem kolejnych maszyn, linii technologicznych czy odbiorników jednofazowych. Problem może prowadzić do nieefektywnego wykorzystania instalacji, zwiększenia prądu w przewodzie neutralnym oraz dodatkowego obciążenia infrastruktury elektrycznej.

Dlatego sama informacja o łącznym poborze mocy nie zawsze wystarcza do oceny warunków pracy instalacji. Warto sprawdzić również, jak obciążenie rozkłada się pomiędzy poszczególne fazy.

Co oznacza nierównomierne obciążenie faz?

W prawidłowo zbilansowanym układzie trójfazowym obciążenie poszczególnych faz powinno być możliwie równomierne.

W rzeczywistej instalacji przemysłowej osiągnięcie idealnej symetrii nie zawsze jest możliwe. Problem pojawia się wtedy, gdy różnice pomiędzy fazami stają się znaczące lub zmieniają się dynamicznie podczas pracy zakładu.

Przykładowo w jednym momencie instalacja może pobierać:

• L1 – 180 A,
• L2 – 115 A,
• L3 – 85 A.

Średnie obciążenie całej instalacji nie pokazuje wtedy pełnego obrazu. Jedna z faz pracuje w znacznie trudniejszych warunkach niż pozostałe.

Takie zjawisko określa się jako nierównomierne obciążenie faz, a szerzej również jako asymetrię obciążenia fazowego.

Elsta Elektronika wskazuje symetryzację prądów fazowych jako jeden z podstawowych obszarów poprawy jakości energii realizowanych przez filtry aktywne APF-100 i APF-300.

Skąd bierze się asymetria obciążenia faz?

Przyczyn może być wiele i często wynikają one ze sposobu rozwoju instalacji w zakładzie.

Duża liczba odbiorników jednofazowych

Jeżeli urządzenia jednofazowe nie zostały odpowiednio rozłożone pomiędzy L1, L2 i L3, jedna z faz może być obciążona znacznie mocniej.

Problem często narasta z czasem, gdy do istniejącej instalacji dokładane są kolejne urządzenia.

Rozbudowa zakładu

Instalacja, która była dobrze zbilansowana w momencie uruchomienia, po kilku latach może wyglądać zupełnie inaczej.

Dochodzi wtedy m.in. do:

• nowych maszyn,
• dodatkowych linii,
• modernizacji stanowisk,
• zmian sposobu zasilania,
• przenoszenia odbiorników pomiędzy rozdzielnicami.

W rezultacie pierwotny podział obciążeń między fazami przestaje odpowiadać aktualnym warunkom.

Zmienny charakter produkcji

W zakładach przemysłowych część odbiorników pracuje cyklicznie.

Maszyny są uruchamiane i zatrzymywane, linie produkcyjne zmieniają tryb pracy, a pobór prądu może znacząco zmieniać się w ciągu kilku sekund.

Dlatego asymetria może być problemem dynamicznym, którego nie pokaże pojedynczy pomiar wykonany w przypadkowym momencie.

Nierównomierny podział obwodów

Źródłem problemu może być również sam sposób zaprojektowania lub późniejszej modyfikacji instalacji.

Jeżeli duża grupa odbiorników została przyłączona do jednej fazy, podczas gdy pozostałe pozostają mniej obciążone, dostępna infrastruktura nie jest wykorzystywana równomiernie.

Jakie są skutki nierównomiernego obciążenia faz?

Asymetria nie musi od razu powodować zatrzymania produkcji. Często rozwija się stopniowo i przez długi czas pozostaje niezauważona.

Niepełne wykorzystanie możliwości instalacji

To jeden z najbardziej praktycznych skutków.

Jeżeli jedna faza zbliża się do dopuszczalnego obciążenia, a dwie pozostałe mają jeszcze znaczną rezerwę, możliwość dalszego zwiększania obciążenia całego układu jest ograniczona właśnie przez najbardziej obciążoną fazę.

Teoretycznie instalacja ma więc rezerwę, ale w praktyce nie można jej w pełni wykorzystać.

Zwiększony prąd w przewodzie neutralnym

W sieci czteroprzewodowej nierównomierne obciążenie faz może prowadzić do przepływu prądu w przewodzie neutralnym.

W instalacjach z dużą liczbą odbiorników nieliniowych sytuację mogą dodatkowo komplikować wyższe harmoniczne.

Filtry aktywne APF-100 i APF-300 realizują symetryzację prądów fazowych wraz z redukcją prądu przewodu neutralnego.

Nierównomierne wykorzystanie transformatora i przewodów

Przy dużej asymetrii poszczególne elementy instalacji nie są obciążane w jednakowym stopniu.

Może to oznaczać, że część infrastruktury pracuje znacznie bliżej swoich ograniczeń niż wynikałoby to z oceny całkowitego poboru zakładu.

Trudniejsza rozbudowa instalacji

Problem często pojawia się przy planowaniu zabudowy nowych maszyn.

Analiza całkowitej mocy może sugerować wystarczającą rezerwę, ale pomiary poszczególnych faz pokazują, że jedna z nich jest już znacznie bardziej obciążona.

Wtedy przed decyzją o zwiększeniu mocy warto sprawdzić, czy część problemu można rozwiązać poprzez poprawę rozkładu obciążenia.

Nierównomierne obciążenie faz a asymetria napięcia – czy to to samo?

Nie.

To dwa powiązane, ale różne zjawiska.

Asymetria prądów dotyczy różnic pomiędzy wartościami prądów płynących w poszczególnych fazach.

Asymetria napięcia dotyczy natomiast różnic parametrów napięć fazowych.

W instalacji mogą występować jednocześnie, ale sposób diagnostyki i rozwiązania problemu nie zawsze będzie taki sam.

Dlatego przy analizie instalacji warto mierzyć zarówno napięcia, jak i prądy w każdej z faz, zamiast ograniczać się do jednego parametru.

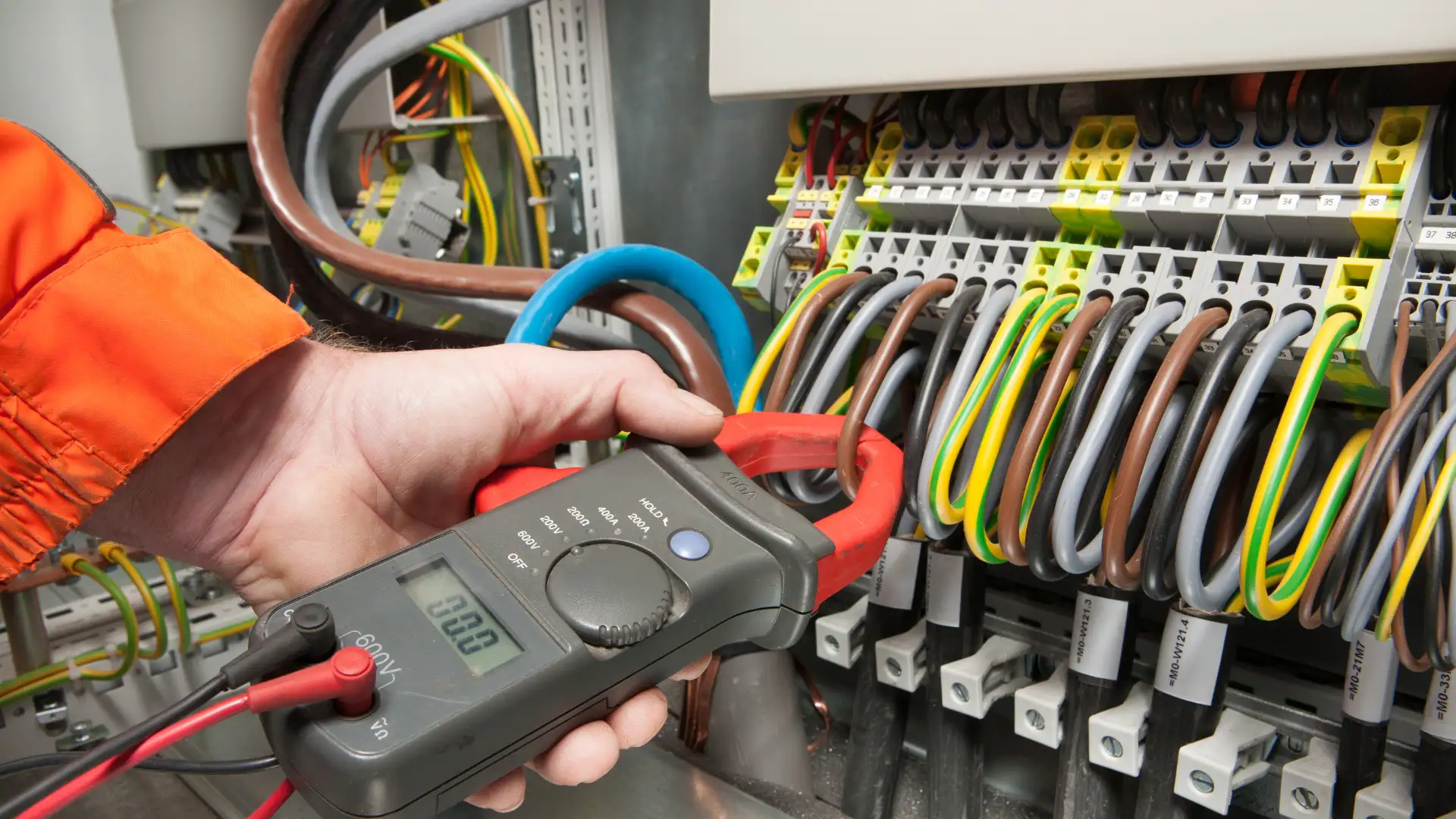

Jak sprawdzić, czy obciążenie faz jest nierównomierne?

Podstawowym krokiem jest pomiar wartości prądów dla każdej fazy.

Jednorazowy odczyt może jednak nie wystarczyć.

W zakładzie produkcyjnym warto analizować parametry w czasie i sprawdzić, jak zmieniają się:

• prąd L1,
• prąd L2,
• prąd L3,
• prąd przewodu neutralnego,
• napięcia fazowe,
• moc czynna,
• moc bierna,
• moc pozorna,
• współczynnik mocy,
• poziom harmonicznych napięcia oraz prądu..

Szczególnie ważne jest wykonanie pomiarów podczas różnych stanów produkcji: rozruchu, pełnego obciążenia, pracy częściowej oraz zmian konfiguracji linii.

Dopiero wtedy można ustalić, czy asymetria ma charakter stały, czy dynamiczny.

Czy wystarczy przepiąć odbiorniki pomiędzy fazami?

W niektórych instalacjach tak.

Jeżeli źródłem problemu jest prosty i stały nierównomierny podział odbiorników jednofazowych, zmiana ich przyłączenia może znacząco poprawić sytuację.

Nie zawsze jest to jednak możliwe.

Problem staje się trudniejszy, gdy:

• obciążenie ciągle się zmienia,
• pracuje wiele automatycznie załączanych urządzeń,
• występuje duża liczba odbiorników nieliniowych,
• nie można zmienić konfiguracji istniejących obwodów,
• asymetrii towarzyszą harmoniczne i moc bierna.

Wtedy statyczne przełożenie części obwodów może poprawić sytuację tylko w jednym konkretnym stanie pracy zakładu.

Dynamiczna symetryzacja prądów

Jeżeli asymetria zmienia się wraz z obciążeniem, rozwiązaniem może być jej dynamiczna kompensacja.

Filtry aktywne APF-100 i APF-300 Elsta Elektronika mierzą oraz analizują prądy i napięcia fazowe w czasie rzeczywistym, a następnie generują odpowiedni prąd kompensacyjny. Urządzenia umożliwiają jednoczesną kompensację zaburzeń oraz symetryzację prądów.

Od strony sieci możliwe jest dzięki temu uzyskanie bardziej równomiernego rozkładu prądów pomiędzy poszczególne fazy. W materiałach Elsta Elektronika funkcja ta jest określana jako równomierne obciążenie sieci – symetryzacja.

Jedno urządzenie może rozwiązać  kilka problemów jednocześnie

W instalacji przemysłowej asymetria rzadko musi być jedynym problemem.

Obok niej mogą występować również:

• wyższe harmoniczne,
• moc bierna indukcyjna,
• moc bierna pojemnościowa,
• podwyższony prąd przewodu neutralnego.

Dlatego przed doborem rozwiązania warto wykonać szerszą analizę parametrów jakości energii.

Filtry aktywne APF-100 i APF-300 mogą realizować jednocześnie:

• symetryzację prądów fazowych,
• filtrację wyższych harmonicznych prądu,
• kompensację mocy biernej,
• redukcję prądu przewodu neutralnego.

Pozwala to podejść do instalacji jako do jednego układu, zamiast niezależnie kompensować każdy problem.

APF-100 czy APF-300?

Dobór urządzenia powinien wynikać z parametrów konkretnej instalacji i wykonanych pomiarów.

APF-100 jest kompaktowym filtrem aktywnym przeznaczonym do sieci czteroprzewodowych niskiego napięcia. Znajduje zastosowanie w mniejszych zakładach produkcyjnych i usługowych.

APF-300 jest rozwiązaniem przeznaczonym m.in. dla większych zakładów produkcyjnych i przetwórczych oraz infrastruktury krytycznej. Dostępne urządzenia oferują prąd kompensacyjny do 400 A, a konstrukcja pozwala również na pracę równoległą dwóch jednostek.

W obu przypadkach o właściwym doborze powinien zdecydować rzeczywisty charakter obciążenia, a nie wyłącznie moc znamionowa zakładu.

Kiedy warto zainteresować się asymetrią obciążenia faz?

Szczególnie wtedy, gdy:

• wartości prądów L1, L2 i L3 znacząco się różnią,
• jedna faza jest regularnie mocniej obciążona,
• dostępna moc instalacji wydaje się niewykorzystana, mimo problemów z obciążeniem,
• obserwowany jest wysoki prąd przewodu neutralnego,
• instalacja była wielokrotnie rozbudowywana,
• poszczególne linie pracują w różnych cyklach,
• planowana jest instalacja kolejnych dużych odbiorników.

W takiej sytuacji warto najpierw zmierzyć rzeczywiste parametry pracy i ustalić źródło asymetrii.

Nierównomierne obciążenie faz – najpierw pomiar, potem rozwiązanie

Asymetria obciążenia faz może oznaczać, że instalacja nie wykorzystuje swojej infrastruktury w optymalny sposób. Jedna faza może być przeciążona, podczas gdy na pozostałych nadal dostępna jest rezerwa.

W prostych przypadkach rozwiązaniem może być ponowne rozłożenie odbiorników pomiędzy fazami. W instalacjach przemysłowych o dynamicznym charakterze obciążenia konieczna może być natomiast aktywna symetryzacja.

Dlatego przed podjęciem decyzji warto przeanalizować prądy poszczególnych faz, przewód neutralny oraz pozostałe parametry jakości energii.

Elsta Elektronika projektuje i produkuje rozwiązania Power Quality umożliwiające m.in. dynamiczną symetryzację prądów, filtrację wyższych harmonicznych oraz kompensację mocy biernej.

Jeżeli w Twojej instalacji występuje nierównomierne obciążenie faz, zacznij od pomiaru i określenia rzeczywistej przyczyny problemu.

Sprawdź rozwiązania Elsta Elektronika w zakresie jakości energii elektrycznej i skonsultuj parametry swojej instalacji z naszym zespołem.

Asymetria obciążenia faz występuje wtedy, gdy poszczególne fazy instalacji trójfazowej są obciążone w różnym stopniu. W praktyce wartości prądów w L1, L2 i L3 mogą znacząco się od siebie różnić, mimo że całkowite obciążenie instalacji na pierwszy rzut oka nie wydaje się wysokie.

W zakładach przemysłowych problem może narastać wraz z rozbudową instalacji, zmianami w parku maszynowym oraz pracą odbiorników o zmiennym charakterze obciążenia.

Skutkiem może być nie tylko nierównomierne wykorzystanie infrastruktury elektrycznej. Asymetria może również zwiększać obciążenie jednej z faz, wpływać na prąd przewodu neutralnego i ograniczać rzeczywistą rezerwę dostępną w instalacji.

Co to jest asymetria obciążenia faz?

W idealnym układzie trójfazowym wartości prądów płynących w poszczególnych fazach powinny być do siebie zbliżone.

W rzeczywistych instalacjach pewne różnice są naturalne. Problem pojawia się wtedy, gdy jedna lub dwie fazy są stale albo okresowo znacznie bardziej obciążone od pozostałych.

Przykładowo:

• L1 – 210 A,
• L2 – 145 A,
• L3 – 95 A.

Całkowita moc instalacji może jeszcze pozostawać w dopuszczalnym zakresie, ale faza L1 pracuje już znacznie bliżej swojej granicy niż pozostałe.

To właśnie jeden z powodów, dla których przy ocenie instalacji nie należy analizować wyłącznie łącznej mocy.

Asymetria obciążenia faz a nierównomierne obciążenie faz – czy to to samo?

Określenia „asymetria obciążenia faz” i „nierównomierne obciążenie faz” są w praktyce często stosowane zamiennie, choć nie oznaczają dokładnie tego samego. Nierównomierne obciążenie faz opisuje sytuację, w której odbiorniki są obciążone w różnym stopniu, natomiast asymetria odnosi się do występującej w instalacji nierównowagi parametrów elektrycznych, np. prądów lub napięć poszczególnych faz.

W diagnostyce instalacji warto więc sprawdzić różnice między prądami L1, L2 i L3 oraz ich zmienność w czasie. Istotne jest również ustalenie, czy nierównomierność obciążenia powoduje istotną asymetrię prądów, która może wpływać na pracę transformatorów, silników i innych urządzeń trójfazowych.

Jak powstaje asymetria obciążenia faz?

Przyczyn może być wiele.

Nierównomierne rozmieszczenie odbiorników jednofazowych

Jeżeli duża liczba odbiorników została przyłączona do jednej fazy, może ona być znacznie bardziej obciążona.

Problem często pojawia się stopniowo. Kolejne urządzenia są dołączane do istniejącej instalacji, ale nikt nie analizuje ponownie całego rozkładu obciążeń.

Rozbudowa zakładu

Instalacja zaprojektowana kilka lub kilkanaście lat wcześniej może dziś zasilać zupełnie inny park maszynowy.

W międzyczasie mogą pojawić się:

• nowe linie produkcyjne,
• dodatkowe stanowiska,
• automatyka,
• urządzenia jednofazowe,
• nowe rozdzielnice,
• zmienione obwody zasilające.

Każda taka modyfikacja może wpływać na rozkład obciążenia faz.

Zmienna praca maszyn

W zakładzie produkcyjnym obciążenie nie jest stałe.

Poszczególne urządzenia:

• uruchamiają się,
• zatrzymują,
• przechodzą między trybami pracy,
• zmieniają pobór energii wraz z procesem technologicznym.

W rezultacie asymetria może pojawiać się tylko w określonych momentach produkcji.

Dlatego pojedynczy pomiar nie zawsze wystarczy do wykrycia problemu.

Jakie skutki może powodować asymetria obciążenia faz?

Przeciążenie jednej fazy

Najbardziej oczywistym skutkiem jest sytuacja, w której jedna faza zbliża się do swojego dopuszczalnego obciążenia, podczas gdy pozostałe nadal mają znaczną rezerwę.

Może to prowadzić do błędnego wniosku, że cała instalacja wymaga zwiększenia mocy.

W rzeczywistości częścią problemu może być właśnie nierównomierny rozkład obciążenia.

Ograniczenie dostępnej rezerwy mocy

Załóżmy, że instalacja teoretycznie ma jeszcze znaczną rezerwę.

Jeżeli jednak jedna faza jest już silnie obciążona, nie można swobodnie przyłączyć kolejnego odbiornika, mimo że pozostałe fazy są wykorzystywane w mniejszym stopniu.

Asymetria może więc ograniczać możliwość rozbudowy instalacji.

Wzrost prądu w przewodzie neutralnym

W sieciach czteroprzewodowych nierównomierne obciążenie faz może powodować przepływ prądu w przewodzie neutralnym.

W instalacjach z dużą liczbą odbiorników nieliniowych sytuacja może być dodatkowo związana z obecnością wyższych harmonicznych.

Filtry aktywne APF-100 i APF-300 Elsta Elektronika realizują symetryzację prądów fazowych wraz z redukcją prądu przewodu neutralnego.

Asymetria obciążenia faz a asymetria napięcia

To nie są dokładnie te same zjawiska.

Asymetria obciążenia faz dotyczy przede wszystkim różnic pomiędzy wartościami prądów pobieranych w L1, L2 i L3.

Asymetria napięć dotyczy natomiast różnic parametrów napięcia poszczególnych faz.

Zjawiska mogą być ze sobą powiązane, ale wymagają oddzielnej analizy.

Dlatego podczas diagnostyki warto jednocześnie monitorować:

• napięcie L1, L2 i L3,
• prąd L1, L2 i L3,
• prąd przewodu neutralnego,
• moc czynną,
• moc bierną,
• moc pozorną,
• współczynnik mocy,
• THDi,
• THDu.

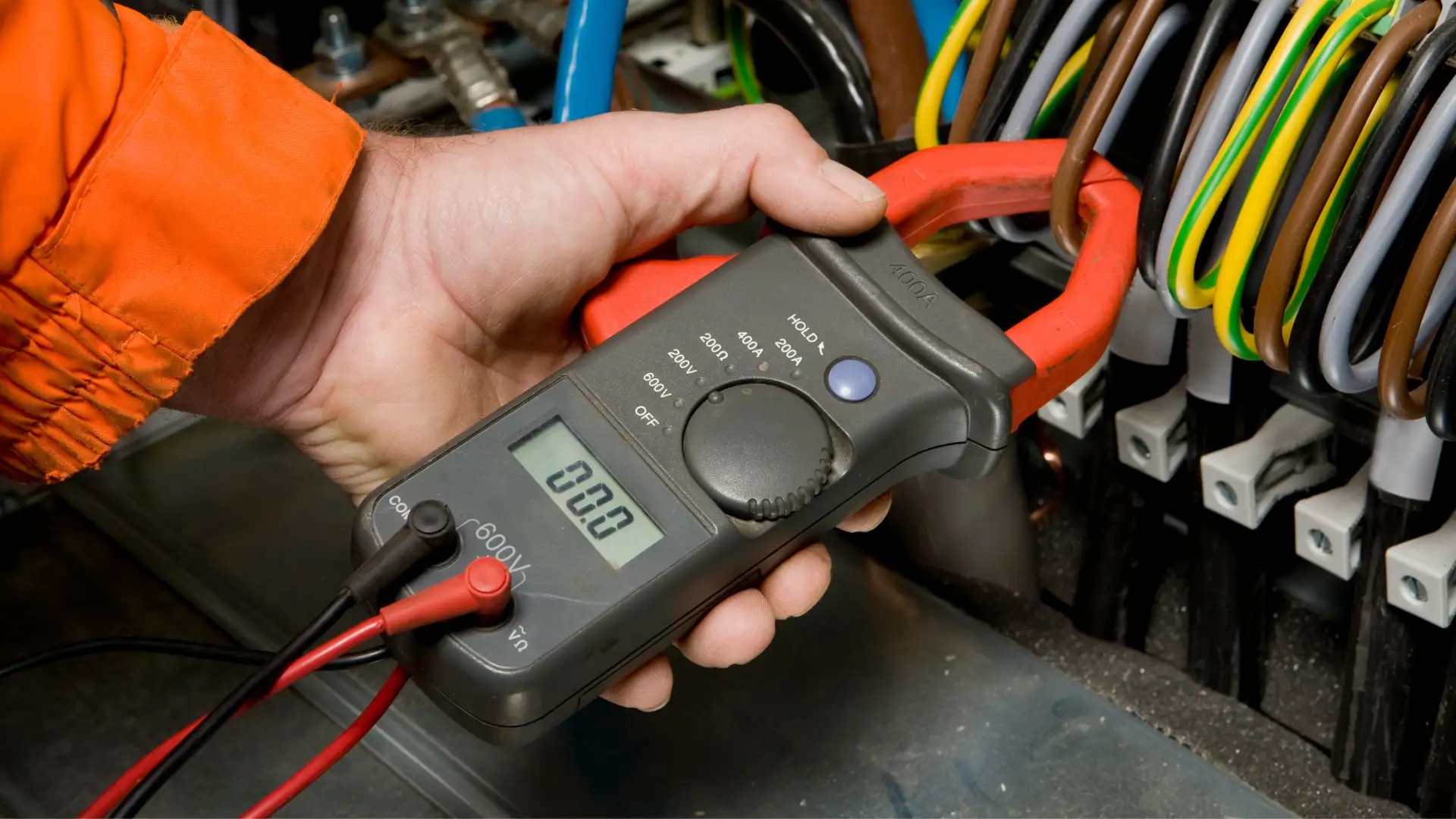

Jak zmierzyć asymetrię obciążenia faz?

Najprostszym krokiem jest porównanie wartości prądów w każdej z faz.

W przypadku instalacji przemysłowej znacznie większą wartość daje jednak rejestracja parametrów przez dłuższy czas.

Pozwala to sprawdzić, czy asymetria:

• występuje stale,
• pojawia się tylko podczas określonych zmian,
• rośnie podczas uruchamiania konkretnej linii,
• zmienia się wraz z cyklem produkcyjnym,
• występuje tylko w wybranych godzinach.

Takie dane są znacznie bardziej użyteczne niż pojedynczy pomiar wykonany przy przypadkowym stanie produkcji.

Czy przepięcie odbiorników między fazami wystarczy?

W prostych instalacjach może to być skuteczne rozwiązanie.

Jeżeli źródłem asymetrii są np. odbiorniki jednofazowe, które zostały niekorzystnie rozdzielone pomiędzy fazami, można poprawić sytuację poprzez zmianę ich przyłączenia.

Problem pojawia się jednak wtedy, gdy obciążenie jest dynamiczne.

Po ręcznym zbilansowaniu instalacji podczas jednego stanu produkcji może się okazać, że po zmianie konfiguracji pracujących maszyn asymetria ponownie wzrasta.

Wtedy potrzebne jest rozwiązanie reagujące na bieżące warunki pracy.

Dynamiczna symetryzacja prądów

Filtry aktywne APF-100 i APF-300 Elsta Elektronika mierzą parametry sieci w czasie rzeczywistym i wytwarzają odpowiedni prąd kompensacyjny.

Jedną z realizowanych funkcji jest symetryzacja prądów fazowych.

Oznacza to możliwość dynamicznego ograniczania różnic pomiędzy obciążeniem faz widzianych od strony sieci.

Rozwiązanie jest szczególnie interesujące w instalacjach, w których rozkład obciążenia często się zmienia i nie można skutecznie rozwiązać problemu poprzez jednorazowe przepięcie odbiorników.

Asymetria często nie występuje sama

W instalacji przemysłowej równocześnie mogą występować:

• asymetria obciążenia,
• wyższe harmoniczne,
• moc bierna indukcyjna,
• moc bierna pojemnościowa,
• podwyższony prąd przewodu neutralnego.

Dlatego analiza wyłącznie jednego parametru może nie pokazać pełnego obrazu instalacji.

Filtry aktywne APF-100 i APF-300 mogą jednocześnie realizować:

• symetryzację prądów fazowych,
• filtrację wyższych harmonicznych prądu,
• kompensację mocy biernej,
• redukcję prądu przewodu neutralnego.

Pozwala to reagować na kilka zaburzeń z wykorzystaniem jednego rozwiązania Power Quality.

Gdzie problem asymetrii obciążenia pojawia się szczególnie często?

Warto zwrócić na niego uwagę m.in. w:

• zakładach produkcyjnych,
• instalacjach wielokrotnie rozbudowywanych,
• obiektach z dużą liczbą odbiorników jednofazowych,
• zakładach o zmiennym profilu produkcji,
• rozdzielnicach z wieloma różnymi grupami odbiorników,
• obiektach, w których planowane jest przyłączenie nowych maszyn.

Szczególnie istotny jest ostatni przypadek.

Przed zwiększeniem mocy przyłączeniowej lub wymianą transformatora warto sprawdzić, czy ograniczeniem rzeczywiście jest całkowita moc instalacji, czy przede wszystkim jedna nadmiernie obciążona faza.

APF-100 i APF-300 a symetryzacja obciążenia

APF-100 przeznaczony jest do pracy w czteroprzewodowych sieciach niskiego napięcia i może realizować filtrację harmonicznych prądu, kompensację mocy biernej oraz symetryzację prądów.

APF-300 przeznaczony jest dla większych aplikacji przemysłowych. W zależności od wersji oferuje prąd kompensacyjny do 400 A oraz możliwość pracy równoległej urządzeń.

Dobór rozwiązania powinien jednak wynikać z rzeczywistych pomiarów instalacji, a nie tylko z wartości mocy znamionowej transformatora czy zakładu.

Kiedy warto wykonać analizę jakości energii?

Sygnałem do wykonania pomiarów mogą być sytuacje, w których:

• jedna faza regularnie pobiera znacznie większy prąd,
• występuje duży prąd w przewodzie neutralnym,
• infrastruktura wydaje się przeciążona mimo dostępnej mocy,
• planowana jest rozbudowa parku maszynowego,
• transformator lub przewody pracują w niekorzystnych warunkach,
• wraz z asymetrią występują harmoniczne lub moc bierna.

Pomiar pozwala określić skalę zjawiska i sprawdzić, czy problem ma charakter stały czy dynamiczny.

Asymetria obciążenia faz – nie zawsze potrzebujesz większej instalacji

Jeżeli jedna faza jest mocno obciążona, a pozostałe mają znaczną rezerwę, problem nie zawsze oznacza konieczność zwiększenia mocy całego układu.

W pierwszej kolejności warto sprawdzić rzeczywisty rozkład prądów w L1, L2 i L3.

W prostych przypadkach wystarczy zmiana rozłożenia odbiorników. W bardziej wymagających instalacjach przemysłowych o dynamicznym profilu obciążenia zastosowanie może znaleźć aktywna symetryzacja prądów.

Elsta Elektronika projektuje i produkuje rozwiązania Power Quality umożliwiające m.in. symetryzację prądów fazowych, filtrację wyższych harmonicznych prądu oraz kompensację mocy biernej.

Jeżeli w Twoim zakładzie występuje asymetria obciążenia faz, warto rozpocząć od pomiarów i określenia rzeczywistego źródła problemu.

Sprawdź rozwiązania Elsta Elektronika w zakresie jakości energii elektrycznej i skonsultuj swoją instalację z naszym zespołem.

Falowniki są dziś standardowym elementem nowoczesnych instalacji przemysłowych. Sterują silnikami, pompami, wentylatorami, przenośnikami, sprężarkami i wieloma innymi odbiornikami. Ich awaria może jednak zatrzymać pojedynczą maszynę, a w skrajnym przypadku całą linię produkcyjną.

Żywotność falownika zależy od wielu czynników – nie tylko od jakości samego urządzenia. Znaczenie mają warunki środowiskowe, sposób obciążenia, temperatura, jakość chłodzenia, a także parametry zasilania.

W praktyce częste uszkodzenia falowników, kondensatorów DC-link czy modułów mocy mogą być sygnałem, że warto spojrzeć szerzej na całą instalację.

Od czego zależy żywotność falownika?

Nie ma jednej wartości określającej, ile lat powinien pracować każdy falownik. Warunki eksploatacji w różnych zakładach mogą się znacząco różnić.

Na trwałość urządzenia wpływają między innymi:

• temperatura pracy,
• sposób chłodzenia,
• stopień zapylenia,
• liczba cykli obciążenia,
• przeciążenia,
• częstotliwość rozruchów i hamowania,
• jakość połączeń elektrycznych,
• parametry napięcia zasilającego,
• poziom zakłóceń w instalacji,
• wyższe harmoniczne,
• warunki pracy elementów DC-link.

Dlatego dwa identyczne falowniki pracujące w dwóch różnych zakładach mogą mieć zupełnie inną trwałość.

Temperatura – jeden z kluczowych czynników

Elektronika mocy jest szczególnie wrażliwa na podwyższoną temperaturę.

Jeżeli falownik pracuje w szafie sterowniczej o niewystarczającej wentylacji, w pobliżu innych źródeł ciepła lub w środowisku o wysokiej temperaturze otoczenia, jego podzespoły mogą starzeć się szybciej.

Szczególnie narażone są m.in.:

• kondensatory,
• moduły mocy,
• elementy półprzewodnikowe,
• układy zasilania pomocniczego.

Dlatego przy częstych awariach warto sprawdzić nie tylko sam falownik, ale również temperaturę wewnątrz szafy i skuteczność chłodzenia.

Kondensatory DC-link a żywotność falownika

Kondensatory obwodu pośredniego DC są jednym z elementów, których stan może wpływać na niezawodność całego falownika.

Podczas normalnej pracy są poddawane obciążeniom elektrycznym i cieplnym. Ich degradację mogą przyspieszać między innymi:

• wysoka temperatura,
• duże tętnienia prądu,
• częste cykle pracy,
• niekorzystne warunki zasilania,
• przeciążenia.

Jeżeli w zakładzie regularnie dochodzi do wymiany kondensatorów DC-link w wielu falownikach, warto sprawdzić, czy problem rzeczywiście dotyczy wyłącznie pojedynczych urządzeń.

Powtarzalność podobnych awarii może wskazywać na wspólny czynnik po stronie środowiska pracy lub instalacji elektrycznej.

Co skraca żywotność modułów IGBT?

IGBT to jeden z kluczowych elementów części mocy falownika.

Moduły te pracują przy dużych prądach i wysokiej częstotliwości przełączania. Szczególnie niekorzystne mogą być dla nich cykliczne zmiany temperatury oraz przeciążenia.

Ryzyko awarii może wzrastać m.in. przy:

• częstym przeciążaniu napędu,
• niewłaściwym chłodzeniu,
• wysokiej temperaturze otoczenia,
• nieprawidłowych parametrach pracy,
• częstych stanach awaryjnych.

Jeżeli jednak podobne uszkodzenia występują w różnych falownikach pracujących w jednej instalacji, warto również przeanalizować parametry zasilania.

Czy jakość energii może wpływać na pracę falownika?

Falownik sam jest odbiornikiem nieliniowym, ale jednocześnie pracuje jako część większej instalacji elektrycznej.

W zakładach, w których funkcjonuje wiele przemienników częstotliwości i innych urządzeń energoelektronicznych, mogą występować między innymi:

• wyższe harmoniczne,
• asymetria obciążeń,
• wahania napięcia,
• zakłócenia w sieci,
• podwyższony poziom THDi.

Falowniki to jedna z grup odbiorników, które mogą przyczyniać się do pogorszenia parametrów jakości energii i wprowadzania wyższych harmonicznych do sieci.

W takiej instalacji warto więc analizować nie tylko pojedynczy napęd, ale również zależności pomiędzy urządzeniami a siecią zasilającą.

Wyższe harmoniczne w instalacji z dużą liczbą falowników

W zakładach z dużym udziałem odbiorników nieliniowych przebieg prądu może znacznie odbiegać od idealnej sinusoidy.

Wyższe harmoniczne mogą prowadzić do dodatkowego obciążenia elementów instalacji i wzrostu strat.

W materiałach Elsta Elektronika jako możliwe skutki wysokiego poziomu zakłóceń wskazywane są m.in.:

• zwiększona awaryjność urządzeń i instalacji,
• przegrzewanie przewodów,
• przegrzewanie transformatorów,
• dodatkowe zaburzenia pracy instalacji.

Jeżeli więc awarie falowników występują razem z nadmiernym nagrzewaniem infrastruktury lub innymi nieprawidłowościami, warto wykonać pomiary jakości energii.

Częste błędy Overvoltage i Undervoltage – czy to sygnał ostrzegawczy?

Pojedynczy błąd falownika nie musi oznaczać problemu z siecią.

Jeżeli jednak komunikaty związane z napięciem pojawiają się regularnie lub równocześnie w kilku urządzeniach, warto sprawdzić warunki zasilania.

Szczególnie istotne może być zweryfikowanie:

• poziomu napięcia,
• jego zmienności,
• asymetrii napięć,
• warunków podczas załączania dużych odbiorników,
• występowania krótkotrwałych zaburzeń.

Powtarzające się alarmy mogą być skutkiem samej aplikacji, ustawień napędu lub procesu technologicznego, dlatego bez pomiarów nie należy automatycznie przypisywać ich jakości energii.

Co powinno zaniepokoić utrzymanie ruchu?

Szczególnej uwagi wymagają sytuacje, w których podobny problem zaczyna dotyczyć wielu urządzeń.

Przykładowo:

• kilka falowników regularnie zgłasza błędy napięciowe,
• kondensatory DC-link wymagają częstszej wymiany,
• dochodzi do powtarzających się uszkodzeń IGBT,
• falowniki przegrzewają się mimo prawidłowej wentylacji,
• pojawiają się losowe wyłączenia napędów,
• jednocześnie występują problemy z PLC lub serwonapędami,
• nagrzewają się przewody albo transformator.

W takim przypadku diagnozowanie każdego urządzenia osobno może nie wystarczyć.

Warto sprawdzić, czy wszystkie problemy nie mają wspólnego źródła.

Jak sprawdzić warunki pracy falowników?

Dobrym punktem wyjścia jest zestawienie informacji z samych urządzeń z pomiarami instalacji.

Warto przeanalizować:

1. Historię błędów

Czy awarie powtarzają się w podobnych momentach?

Czy kilka urządzeń zgłasza problem jednocześnie?

Czy błąd występuje np. podczas uruchamiania określonej maszyny?

2. Temperaturę pracy

Należy zweryfikować temperaturę otoczenia oraz warunki wewnątrz szafy.

3. Obciążenie napędu

Falownik może pracować w warunkach cięższych, niż zakładano podczas projektowania.

4. Napięcia zasilające

Warto sprawdzić zarówno poziom napięcia, jak i jego stabilność w czasie.

5. Harmoniczne

Pomiar THDi oraz analiza widma pozwalają ocenić poziom odkształcenia prądu.

6. Asymetrię

Należy porównać warunki pracy na wszystkich fazach.

Takie podejście pozwala oddzielić problem konkretnego urządzenia od problemu całej instalacji.

Jak ograniczyć awaryjność falowników?

Nie ma jednego rozwiązania dla każdego przypadku.

W zależności od źródła problemu działania mogą obejmować:

• poprawę wentylacji szafy,
• czyszczenie układu chłodzenia,
• zmianę parametrów pracy falownika,
• weryfikację doboru urządzenia do aplikacji,
• poprawę jakości połączeń,
• analizę instalacji zasilającej,
• redukcję zakłóceń,
• kompensację wyższych harmonicznych.

Dlatego skuteczna diagnostyka powinna poprzedzać zakup kolejnego urządzenia czy wymianę podzespołów.

Kiedy warto sprawdzić jakość energii?

Analiza jakości energii jest szczególnie uzasadniona wtedy, gdy problemy nie dotyczą jednego falownika, ale zaczynają powtarzać się w różnych częściach zakładu.

Przykładowo:

• kilka napędów wykazuje podobne objawy,
• awarie pojawiają się po modernizacji instalacji,
• dołożono dużą liczbę nowych falowników,
• jednocześnie występuje podwyższone THDi,
• obserwowane jest przegrzewanie transformatora,
• występują problemy z mocą bierną lub asymetrią.

W takich przypadkach pomiar może pozwolić ustalić, czy źródło problemu rzeczywiście leży po stronie parametrów sieci.

Czy filtr aktywny może poprawić warunki pracy instalacji z falownikami?

Jeżeli analiza potwierdzi wysoki poziom wyższych harmonicznych lub inne problemy, jednym z możliwych rozwiązań może być zastosowanie filtra aktywnego.

Filtry APF-100 i APF-300 Elsta Elektronika są przeznaczone do pracy w sieciach czteroprzewodowych niskiego napięcia i realizują m.in.:

• filtrację wyższych harmonicznych prądu,
• kompensację mocy biernej,
• symetryzację prądów fazowych,
• redukcję prądu przewodu neutralnego.

Urządzenia dynamicznie dostosowują się do aktualnego obciążenia, dzięki czemu mogą pracować w instalacjach o zmiennym charakterze odbiorów.

Nie oznacza to jednak, że filtr aktywny jest rozwiązaniem każdej awarii falownika. Jego zastosowanie powinno wynikać z wykonanych pomiarów i rozpoznania rzeczywistego problemu.

Częste awarie falowników? Szukaj wspólnego mianownika

Jeżeli pojedynczy falownik uległ awarii, przyczyna może leżeć po stronie konkretnego urządzenia.

Jeżeli jednak w jednej instalacji regularnie pojawiają się podobne problemy z wieloma falownikami, warto zadać inne pytanie:

czy wszystkie te urządzenia pracują w tych samych niekorzystnych warunkach?

Temperatura, przeciążenia, sposób eksploatacji i jakość zasilania mogą wpływać na niezawodność elektroniki mocy.

Dlatego przed kolejną wymianą falownika, kondensatorów DC-link czy modułu mocy warto spojrzeć na instalację jako na całość.

Elsta Elektronika projektuje i produkuje rozwiązania Power Quality przeznaczone do poprawy parametrów energii elektrycznej w instalacjach przemysłowych.

Jeżeli w Twoim zakładzie występują powtarzające się problemy z falownikami lub inną elektroniką mocy, zacznij od pomiarów i ustalenia rzeczywistej przyczyny.

Sprawdź rozwiązania Elsta Elektronika w zakresie jakości energii elektrycznej i skonsultuj instalację z naszym zespołem.

Awaria falownika może zatrzymać pojedynczy napęd, maszynę lub całą linię produkcyjną. W wielu zakładach pierwszą reakcją jest reset urządzenia, sprawdzenie kodu błędu albo wymiana falownika na nowy. Takie działanie może przywrócić produkcję, ale nie zawsze usuwa rzeczywistą przyczynę problemu.

Jeżeli awarie powtarzają się, falowniki przegrzewają się, zgłaszają błędy napięciowe albo ich podzespoły zużywają się szybciej, niż zakładano, należy spojrzeć szerzej na warunki pracy całej instalacji.

Przyczyną może być przeciążenie napędu, niewłaściwa konfiguracja, niewystarczające chłodzenie lub uszkodzenie silnika. W części przypadków źródła problemu należy jednak szukać po stronie zasilania: w wahaniach napięcia, asymetrii faz, zakłóceniach, niewłaściwych połączeniach albo podwyższonym poziomie harmonicznych.

Czym jest falownik i dlaczego jego warunki zasilania są tak ważne?

Falownik, nazywany również przemiennikiem częstotliwości, służy do regulacji prędkości i momentu obrotowego silnika elektrycznego. Realizuje to poprzez przekształcenie napięcia przemiennego z sieci na napięcie stałe, a następnie ponowne wytworzenie napięcia przemiennego o regulowanej częstotliwości i amplitudzie.

Typowy falownik składa się między innymi z:

• układu prostownikowego,
• obwodu pośredniego napięcia stałego,
• kondensatorów DC-link,
• modułów tranzystorowych IGBT,
• układów sterowania,
• systemu chłodzenia,
• zabezpieczeń elektronicznych.

Każdy z tych elementów pracuje w określonym zakresie napięcia, prądu i temperatury. Przekroczenie dopuszczalnych warunków może spowodować alarm, wyłączenie urządzenia, przyspieszone zużycie podzespołów, a w skrajnym przypadku ich uszkodzenie.

Najczęstsze objawy awarii falownika

Problemy z falownikiem nie zawsze oznaczają jego całkowite uszkodzenie. Często pierwszym sygnałem są okresowe alarmy, niestabilna praca lub wyłączenia pojawiające się tylko w określonych warunkach obciążenia.

Do najczęstszych objawów należą:

• falownik nie uruchamia silnika,
• napęd zatrzymuje się podczas pracy,
• urządzenie samoczynnie się resetuje,
• pojawiają się błędy overvoltage lub undervoltage,
• występuje alarm przeciążenia, lub nadprądu,
• falownik osiąga zbyt wysoką temperaturę,
• prędkość silnika jest niestabilna,
• falownik wyłącza się podczas rozruchu innych maszyn,
• uszkodzenia kondensatorów DC-link powtarzają się,
• moduły mocy ulegają przedwczesnym awariom,
• występują zakłócenia komunikacji z systemem automatyki,
• zabezpieczenia instalacji wyzwalają się bez jednoznacznej przyczyny.

Sporadyczny alarm może wynikać z chwilowego zdarzenia. Jeżeli jednak problem powraca, konieczne jest ustalenie warunków, w których występuje, oraz wykonanie pomiarów.

Awaria falownika a kod błędu

Kod błędu jest ważną wskazówką diagnostyczną, ale nie zawsze wskazuje bezpośrednio źródło problemu.

Przykładowo błąd nadnapięciowya może być spowodowany nie tylko zbyt wysokim napięciem sieciowym. Może pojawić się także podczas gwałtownego hamowania silnika, gdy energia wraca do obwodu pośredniego falownika. Z kolei alarm podnapięciowya może wynikać z zapadu napięcia, zbyt małego przekroju przewodów, nieprawidłowego połączenia lub dużego spadku napięcia podczas uruchamiania innego odbiornika.

Dlatego kod alarmowy należy analizować razem z:

• momentem wystąpienia błędu,
• obciążeniem napędu,
• stanem maszyny,
• temperaturą urządzenia,
• napięciem na wejściu,
• historią zdarzeń,
• pracą pozostałych odbiorników w zakładzie.

Samo skasowanie alarmu nie jest diagnozą.

Najczęstsze przyczyny awarii falownika

Przeciążenie napędu

Jeżeli silnik lub napęd mechaniczny wymaga większego momentu niż przewidziany w projekcie, falownik może przekroczyć dopuszczalny prąd wyjściowy.

Przyczyną może być:

• zablokowany mechanizm,
• zwiększone tarcie,
• zużyte łożyska,
• nieprawidłowo dobrany silnik,
• zbyt krótki czas przyspieszania,
• przeciążenie maszyny,
• zmiana procesu technologicznego.

W takiej sytuacji należy sprawdzić zarówno parametry elektryczne, jak i stan mechaniczny napędu.

Przegrzewanie falownika

Podzespoły energoelektroniczne są wrażliwe na temperaturę. Niewystarczające chłodzenie może prowadzić do alarmów termicznych oraz skrócenia żywotności kondensatorów i modułów mocy.

Przegrzewanie może być związane z:

• zabrudzonym filtrem powietrza,
• niesprawnym wentylatorem,
• zbyt wysoką temperaturą w szafie,
• niewłaściwymi odstępami montażowymi,
• ograniczonym przepływem powietrza,
• dużym zapyleniem,
• pracą z przeciążeniem,
• podwyższonym poziomem prądów i strat.

W zakładach o trudnych warunkach środowiskowych kontrola układu chłodzenia powinna stanowić element konserwacji prewencyjnej.

Nieprawidłowe parametry falownika

Błędne ustawienia mogą prowadzić do niestabilnej pracy nawet wtedy, gdy falownik i silnik są technicznie sprawne.

Należy zweryfikować między innymi:

• dane znamionowe silnika,
• częstotliwość bazową,
• napięcie znamionowe,
• dopuszczalny prąd,
• czasy przyspieszania i hamowania,
• charakterystykę sterowania,
• limity momentu,
• parametry regulatora,
• sposób reakcji na utratę napięcia.

Szczególną ostrożność należy zachować po wymianie falownika, skopiowaniu konfiguracji z innego urządzenia albo zmianie silnika.

Uszkodzenie silnika lub przewodów

Falownik może zgłaszać błąd, mimo że sam nie jest uszkodzony. Problem może występować po stronie silnika lub połączenia falownik–silnik.

Możliwe przyczyny to:

• zwarcie międzyzwojowe,
• uszkodzenie izolacji,
• zwarcie doziemne,
• zawilgocenie silnika,
• uszkodzenie kabla,
• luźne zaciski,
• niewłaściwe ekranowanie,
• zbyt długi przewód silnikowy,
• nieprawidłowe uziemienie.

W takiej sytuacji wymiana falownika nie rozwiąże problemu, a nowe urządzenie może zostać narażone na podobne uszkodzenie.

Niewłaściwe warunki środowiskowe

Wilgoć, pył przewodzący, agresywne substancje chemiczne, wysoka temperatura lub drgania mogą przyspieszać degradację elektroniki.

Ważne jest dopasowanie sposobu zabudowy oraz stopnia ochrony urządzenia do rzeczywistych warunków pracy. Falownik zamontowany w czystej rozdzielni pracuje w innym środowisku niż urządzenie obsługujące proces spawalniczy, linię przetwórstwa tworzyw lub instalację w zakładzie górniczym.

Jak jakość energii może wpływać na falownik?

Falownik sam jest odbiornikiem energoelektronicznym, ale jednocześnie pozostaje zależny od jakości napięcia dostarczanego przez instalację.

Problemy mogą pojawiać się zwłaszcza wtedy, gdy w zakładzie pracuje wiele:

• falowników,
• prostowników,
• zasilaczy impulsowych,
• serwonapędów,
• spawarek i zgrzewarek,
• urządzeń grzewczych sterowanych elektronicznie,
• instalacji fotowoltaicznych,
• ładowarek,
• systemów UPS.

Odbiorniki te mogą powodować dynamiczne zmiany obciążenia, generować harmoniczne oraz oddziaływać na parametry sieci zakładowej.

Zbyt wysokie napięcie

Podwyższone napięcie wejściowe zwiększa napięcie w obwodzie pośrednim falownika. Jeżeli przekroczony zostanie dopuszczalny poziom, urządzenie zgłosi błąd overvoltage i wyłączy napęd.

Źródłem problemu może być:

• niewłaściwy poziom napięcia w sieci,
• regeneracyjna praca napędu,
• gwałtowne hamowanie,
• asymetria napięć fazowych,
• niewłaściwa praca układu kompensacji mocy biernej,
• lokalne zmiany obciążenia.

Przy powtarzających się alarmach należy zarejestrować wartość napięcia w chwili zdarzenia, zamiast opierać się wyłącznie na pomiarze wykonanym po zatrzymaniu maszyny.

Zbyt niskie napięcie i zapady napięcia

Błąd undervoltage może pojawić się, gdy napięcie wejściowe spadnie poniżej dopuszczalnego poziomu.

Zapad napięcia może trwać bardzo krótko, ale wystarczająco długo, aby wyłączyć falownik, sterownik PLC lub układ sterowania.

Przyczyną mogą być:

• rozruch dużego silnika,
• załączanie transformatora,
• praca spawarek lub zgrzewarek,
• zwarcie w innej części instalacji,
• niewystarczająca moc zwarciowa sieci,
• duże spadki napięcia na przewodach,
• luźne lub uszkodzone połączenia.

Jeżeli alarm występuje tylko podczas uruchamiania określonej maszyny, jest to istotna wskazówka diagnostyczna.

Asymetria napięcia

Nierównomierne napięcia fazowe mogą powodować nierówną pracę układu wejściowego falownika i zwiększać obciążenie wybranych elementów.

Asymetria może wynikać z:

• nierównomiernego rozłożenia odbiorników jednofazowych,
• uszkodzeń połączeń,
• problemów z transformatorem,
• nierównych spadków napięcia,
• dużych odbiorników przyłączonych do wybranych faz.

Wartość napięcia każdej fazy należy analizować oddzielnie. Sama średnia wartość napięcia może nie ujawnić problemu.

Wyższe harmoniczne

Prąd pobierany przez odbiorniki nieliniowe nie ma idealnie sinusoidalnego przebiegu. Można go przedstawić jako sumę składowej podstawowej i wyższych harmonicznych.

Podwyższony poziom harmonicznych może powodować:

• dodatkowe straty w transformatorach i przewodach,
• wzrost temperatury elementów instalacji,
• większe obciążenie przewodu neutralnego,
• odkształcenie napięcia,
• zakłócenia pracy urządzeń elektronicznych,
• nieprawidłowe działanie zabezpieczeń,
• przyspieszone starzenie izolacji i kondensatorów.

Nie oznacza to, że każda awaria falownika jest skutkiem harmonicznych. Jeżeli jednak w zakładzie pracuje wiele przekształtników i problem dotyczy kilku urządzeń jednocześnie, analiza harmonicznych powinna stanowić element diagnostyki.

Krótkotrwałe zakłócenia i przepięcia

Przepięcia łączeniowe mogą powstawać podczas przełączania obciążeń indukcyjnych, pracy styczników, wyłączników, transformatorów lub innych urządzeń energoelektronicznych.

Nie każde takie zdarzenie zostanie zarejestrowane przez standardowy miernik. Do jego wykrycia może być potrzebny analizator rejestrujący parametry z odpowiednią rozdzielczością czasową.

Falowniki jako źródło harmonicznych

Falownik może być jednocześnie urządzeniem wrażliwym na parametry zasilania i źródłem odkształconego prądu.

Układ prostownikowy pobiera prąd w sposób impulsowy. Przy większej liczbie falowników skumulowany wpływ może prowadzić do wzrostu THDi w punkcie wspólnego przyłączenia.

Znaczenie mają między innymi:

• liczba falowników,
• ich moc,
• współczynnik jednoczesności,
• charakter obciążenia,
• sposób pracy napędów,
• impedancja instalacji,
• układ transformatora,
• obecność innych odbiorników nieliniowych.

Dlatego problemu nie należy analizować wyłącznie na poziomie pojedynczego falownika. Konieczna może być ocena całej rozdzielnicy, sekcji lub zakładu.

Czy harmoniczne mogą uszkodzić falownik?

Podwyższony poziom harmonicznych nie musi prowadzić do natychmiastowego uszkodzenia urządzenia. Częściej powoduje zwiększenie obciążeń cieplnych i elektrycznych, które działają długotrwale.

Możliwe skutki pośrednie obejmują:

• wzrost temperatury transformatora zasilającego,
• większe straty w przewodach,
• odkształcenie napięcia,
• przeciążenie elementów instalacji,
• pogorszenie warunków pracy kondensatorów,
• wzrost liczby alarmów,
• skrócenie żywotności wybranych podzespołów.

Ocena wpływu harmonicznych wymaga pomiaru. Sama obecność falowników w zakładzie nie jest wystarczającą podstawą do stwierdzenia, że poziom zakłóceń jest nieprawidłowy.

Jak diagnozować powtarzające się awarie falowników?

Skuteczna diagnostyka powinna przebiegać etapami.

1. Odczyt historii błędów

Należy zebrać:

• kody alarmów,
• datę i godzinę zdarzeń,
• częstotliwość występowania,
• parametry zapisane przez falownik,
• stan napędu w chwili błędu.

Warto sprawdzić, czy kilka falowników zgłasza alarmy w tym samym czasie.

2. Kontrola instalacji i połączeń

Należy zweryfikować:

• dokręcenie zacisków,
• stan przewodów,
• ciągłość przewodu ochronnego,
• uziemienie,
• ekranowanie,
• ślady przegrzania,
• rezystancję izolacji,
• stan silnika.

Luźne połączenie może powodować lokalne spadki napięcia i nagrzewanie, których nie ujawni pobieżna kontrola.

3. Kontrola obciążenia mechanicznego

Pomiar prądu silnika i analiza procesu pozwalają ocenić, czy problem nie wynika z przeciążenia maszyny.

Należy zwrócić uwagę na zmiany:

• czasu cyklu,
• ciśnienia,
• temperatury,
• prędkości,
• tarcia,
• obciążenia transportera,
• parametrów procesu.

4. Kontrola temperatury

Pomocne mogą być:

• odczyty temperatury falownika,
• kontrola wentylatorów,
• pomiar temperatury w szafie,
• badanie termowizyjne,
• kontrola filtrów i kanałów wentylacyjnych.

5. Rejestracja parametrów zasilania

W przypadku podejrzenia problemów z jakością energii należy rejestrować między innymi:

• napięcia fazowe,
• prądy fazowe,
• asymetrię,
• zapady i wzrosty napięcia,
• THDu,
• THDi,
• widmo harmonicznych,
• moc czynną, bierną i pozorną,
• współczynnik mocy,
• zdarzenia krótkotrwałe.

Pomiar powinien obejmować rzeczywisty cykl produkcyjny. Kilkuminutowa kontrola wykonana przy małym obciążeniu może nie wykazać zakłócenia pojawiającego się tylko podczas rozruchu, hamowania lub pracy kilku maszyn jednocześnie.

Kiedy wykonać pomiar jakości energii?

Pomiar jest szczególnie uzasadniony, gdy:

• awarie dotyczą kilku falowników,
• urządzenia zgłaszają błędy w podobnych godzinach,
• problemy rozpoczęły się po uruchomieniu nowej maszyny,
• alarmy występują podczas rozruchu dużych odbiorników,
• pojawiają się jednocześnie resety PLC lub HMI,
• przewody albo transformatory nadmiernie się nagrzewają,
• zabezpieczenia wyzwalają bez jednoznacznej przyczyny,
• występuje duża liczba odbiorników nieliniowych,
• wymiana falownika nie rozwiązała problemu,
• awarie powracają mimo prawidłowej konserwacji.

Pomiar pozwala odróżnić problem pojedynczego urządzenia od problemu całej instalacji.

Jak ograniczyć ryzyko kolejnych awarii?

Działania naprawcze należy dobrać do potwierdzonej przyczyny. Mogą obejmować:

• korektę parametrów falownika,
• usunięcie przeciążenia mechanicznego,
• poprawę chłodzenia,
• naprawę silnika lub przewodów,
• poprawę połączeń i uziemienia,
• zmianę czasu przyspieszania lub hamowania,
• zastosowanie rezystora hamowania,
• poprawę selektywności zabezpieczeń,
• ograniczenie spadków napięcia,
• symetryzację obciążeń,
• redukcję harmonicznych,
• korektę mocy biernej,
• stały monitoring parametrów sieci.

Jeżeli pomiary wykażą, że problem jest związany z harmonicznymi prądu, asymetrią obciążeń lub nieprawidłowym poborem mocy biernej, można rozważyć zastosowanie urządzeń aktywnie korygujących parametry instalacji.

Kiedy zastosowanie filtra aktywnego może mieć uzasadnienie?

Filtr aktywny mierzy prądy i napięcia w czasie rzeczywistym, a następnie generuje prąd kompensacyjny dopasowany do aktualnych warunków obciążenia.

W zależności od konfiguracji może realizować:

• filtrację wyższych harmonicznych prądu,
• kompensację mocy biernej indukcyjnej i pojemnościowej,
• symetryzację prądów fazowych,
• ograniczenie prądu przewodu neutralnego.

Takie rozwiązanie może być zasadne w instalacjach, w których pomiary potwierdziły występowanie zaburzeń możliwych do ograniczenia za pomocą aktywnej kompensacji.

Nie należy jednak dobierać filtra wyłącznie na podstawie mocy znamionowej falowników. Znaczenie mają rzeczywiste prądy, widmo harmonicznych, zmienność obciążenia oraz miejsce montażu urządzenia.

Więcej informacji o technologiach filtracji harmonicznych, kompensacji mocy biernej i symetryzacji prądów znajduje się w opisie rozwiązań do kondycjonowania energii elektrycznej.

Czy wymiana falownika rozwiąże problem?

Wymiana falownika jest uzasadniona, gdy urządzenie zostało uszkodzone. Nie daje jednak gwarancji, że awaria się nie powtórzy.

Jeżeli przyczyną jest:

• zbyt wysoka temperatura,
• uszkodzony silnik,
• przeciążenie,
• zapad napięcia,
• asymetria,
• błędna konfiguracja,
• niewłaściwe uziemienie,
• nieprawidłowe warunki zasilania,

nowy falownik może zacząć zgłaszać podobne alarmy.

Dlatego przy powtarzających się awariach warto przeprowadzić analizę przyczyn źródłowych, zamiast ograniczać działania do wymiany kolejnych urządzeń.

Awaria falownika – podsumowanie

Awaria falownika może wynikać z wielu nakładających się czynników. Najczęściej należy sprawdzić obciążenie napędu, stan silnika i przewodów, konfigurację, chłodzenie oraz warunki środowiskowe.

W zakładach wyposażonych w wiele urządzeń energoelektronicznych trzeba dodatkowo uwzględnić jakość energii elektrycznej. Zapady napięcia, asymetria, harmoniczne i dynamiczne zmiany obciążenia mogą powodować alarmy, wyłączenia oraz zwiększać obciążenie instalacji.

Prawidłowa kolejność postępowania obejmuje:

1. analizę historii błędów,
2. kontrolę falownika, silnika i instalacji,
3. ocenę warunków mechanicznych i termicznych,
4. rejestrację parametrów zasilania,
5. dobór rozwiązania na podstawie wyników pomiarów.

Dopiero taka diagnostyka pozwala ustalić, czy problem dotyczy pojedynczego urządzenia, procesu technologicznego czy parametrów sieci zasilającej.

FAQ – najczęstsze pytania o awarie falowników

Dlaczego falownik wyłącza się podczas pracy?

Przyczyną może być przeciążenie, przegrzanie, błąd silnika, spadek lub wzrost napięcia, zbyt krótki czas hamowania albo problem z instalacją. Kluczowe znaczenie ma kod błędu i moment jego wystąpienia.

Co oznacza błąd overvoltage w falowniku?

Oznacza przekroczenie dopuszczalnego napięcia, najczęściej w obwodzie pośrednim DC. Przyczyną może być wysokie napięcie sieciowe, gwałtowne hamowanie napędu, asymetria lub zwrot energii z silnika.

Co oznacza błąd undervoltage?

Błąd wskazuje, że napięcie spadło poniżej wartości wymaganej do stabilnej pracy. Może wynikać z zapadu napięcia, przeciążenia instalacji, rozruchu dużego odbiornika, spadku napięcia na przewodach lub niewłaściwego połączenia.

Czy harmoniczne mogą powodować awarie falowników?

Mogą pogarszać warunki pracy instalacji, zwiększać straty i temperaturę oraz powodować odkształcenie napięcia. Ich wpływ należy jednak potwierdzić pomiarem. Nie każda awaria falownika jest związana z harmonicznymi.

Czy filtr aktywny chroni falownik?

Filtr aktywny może ograniczać harmoniczne prądu, kompensować moc bierną i symetryzować prądy, jeżeli takie zaburzenia występują w instalacji. Nie zastępuje jednak zabezpieczeń falownika ani naprawy uszkodzonego silnika, przewodu lub układu chłodzenia.

Jak sprawdzić, czy problem leży po stronie zasilania?

Należy wykonać rejestrację napięć, prądów, zapadów, wzrostów napięcia, asymetrii oraz harmonicznych podczas normalnej pracy zakładu. Pomiar powinien obejmować momenty, w których występują alarmy.

Dlaczego nowy falownik także się wyłącza?

Jeżeli po wymianie urządzenia problem powraca, prawdopodobną przyczyną może być instalacja, silnik, obciążenie, konfiguracja lub jakość zasilania. W takiej sytuacji potrzebna jest analiza przyczyn źródłowych.

Straty mocy w transformatorze są naturalnym elementem jego pracy. Żaden transformator nie przekazuje całej pobieranej energii na stronę wtórną bez strat. Część energii zamienia się w ciepło wskutek zjawisk zachodzących w rdzeniu, uzwojeniach i elementach konstrukcyjnych.

W prawidłowo zaprojektowanej i eksploatowanej instalacji poziom strat jest uwzględniony w doborze urządzenia. Problem pojawia się wtedy, gdy rzeczywiste warunki pracy odbiegają od założeń projektowych.

Rosnąca liczba falowników, prostowników, serwonapędów, zasilaczy impulsowych, urządzeń UPS i innych odbiorników nieliniowych może powodować:

• wzrost wartości skutecznej prądu,
• zwiększenie udziału harmonicznych,
• asymetrię obciążeń,
• wyższy pobór mocy biernej,
• dodatkowe nagrzewanie uzwojeń,
• ograniczenie dostępnej rezerwy transformatora.

W takich warunkach transformator może pracować przy podwyższonej temperaturze, mimo że pozorna wartość obciążenia nie przekracza jego mocy znamionowej.

Czym są straty mocy w transformatorze?

Straty mocy w transformatorze to różnica pomiędzy mocą pobieraną po stronie pierwotnej a mocą oddawaną po stronie wtórnej.

Energia ta jest tracona głównie w postaci ciepła.

Najczęściej wyróżnia się:

• straty jałowe,
• straty obciążeniowe,
• straty dodatkowe,
• straty związane z pracą układów pomocniczych.

Ich poziom zależy od konstrukcji transformatora, materiałów, temperatury, częstotliwości, napięcia oraz charakteru obciążenia.

Straty jałowe transformatora

Straty jałowe występują wtedy, gdy transformator jest pod napięciem, nawet jeśli po stronie wtórnej nie zasila odbiorników.

Są związane przede wszystkim z pracą rdzenia magnetycznego.

Obejmują głównie:

• straty z tytułu histerezy magnetycznej,
• straty od prądów wirowych,
• niewielkie straty dodatkowe w elementach konstrukcyjnych.

Straty jałowe zależą głównie od:

• wartości napięcia zasilającego,
• częstotliwości,
• jakości materiału rdzenia,
• konstrukcji transformatora,
• poziomu odkształcenia napięcia.

W przybliżeniu pozostają stosunkowo stałe niezależnie od aktualnego obciążenia.

Oznacza to, że transformator pozostawiony pod napięciem przez całą dobę generuje straty także wtedy, gdy produkcja jest zatrzymana.

Straty obciążeniowe transformatora

Straty obciążeniowe powstają wskutek przepływu prądu przez uzwojenia i pozostałe elementy przewodzące.

Najważniejszą częścią są straty rezystancyjne w uzwojeniach.

Rosną one wraz z wartością prądu. Im większe obciążenie transformatora, tym większe:

• wydzielanie ciepła,
• nagrzewanie uzwojeń,
• spadki napięcia,
• obciążenie układu chłodzenia.

Straty obciążeniowe zależą między innymi od:

• wartości skutecznej prądu,
• temperatury uzwojeń,
• rezystancji przewodników,
• rozkładu prądu w uzwojeniach,
• zawartości harmonicznych,
• asymetrii obciążenia.

Szczególne znaczenie ma fakt, że wzrost prądu powoduje znacznie szybszy wzrost strat cieplnych.

Dlatego nawet stosunkowo niewielkie zwiększenie prądu może wyraźnie zwiększyć temperaturę pracy transformatora.

Straty dodatkowe

Poza stratami w rdzeniu i uzwojeniach występują również straty dodatkowe.

Mogą być związane z:

• prądami wirowymi w uzwojeniach,
• polami rozproszenia,
• nagrzewaniem elementów konstrukcyjnych,
• nierównomiernym rozkładem prądu,
• wyższymi harmonicznymi,
• przepływem prądów przez połączenia i szyny.

Ich udział rośnie szczególnie w instalacjach z odkształconym przebiegiem prądu.

Wyższa częstotliwość poszczególnych harmonicznych może zwiększać straty w elementach, które przy czystym przebiegu sinusoidalnym byłyby obciążone w mniejszym stopniu.

Sprawność transformatora

Sprawność transformatora określa, jaka część mocy pobieranej po stronie pierwotnej jest przekazywana do odbiorników.

Wysoka sprawność nie oznacza braku strat. Nawet niewielki procent strat w transformatorze dużej mocy może oznaczać znaczną ilość energii zamienianej w ciepło.

Przykładowo w transformatorze zasilającym zakład przemysłowy straty występują przez wiele godzin pracy rocznie. Ich koszt obejmuje nie tylko energię utraconą w samym urządzeniu, ale również:

• dodatkowe chłodzenie,
• wzrost temperatury pomieszczenia,
• większe obciążenie wentylacji,
• przyspieszone starzenie izolacji,
• ograniczenie dostępnej mocy.

Dlatego sprawność transformatora należy oceniać nie tylko na podstawie danych katalogowych, ale również w odniesieniu do rzeczywistego profilu pracy.

Od czego zależą straty mocy w transformatorze?

Na rzeczywisty poziom strat wpływają między innymi:

• stopień obciążenia,
• czas pracy,
• temperatura,
• jakość napięcia,
• zawartość harmonicznych prądu,
• asymetria faz,
• poziom mocy biernej,
• sposób chłodzenia,
• stan techniczny,
• jakość połączeń,
• wiek urządzenia.

Transformator może pracować prawidłowo pod względem mocy czynnej, ale jednocześnie być nadmiernie obciążony prądowo wskutek innych zjawisk.

Jak obciążenie wpływa na straty transformatora?

Każdy transformator ma określoną moc znamionową, ale sam procent obciążenia nie daje pełnej informacji o warunkach pracy.

Znaczenie ma:

• wartość prądu każdej fazy,
• czas utrzymywania obciążenia,
• liczba krótkotrwałych przeciążeń,
• temperatura otoczenia,
• jakość chłodzenia,
• współczynnik mocy,
• zawartość harmonicznych.

Transformator pracujący przez krótki czas z wysokim obciążeniem może być w innej sytuacji cieplnej niż urządzenie stale obciążone blisko wartości znamionowej.

Długotrwała praca przy wysokiej temperaturze przyspiesza starzenie izolacji i może skrócić okres bezawaryjnej eksploatacji.

Straty mocy a współczynnik mocy

Odbiornik pobiera z instalacji prąd nie tylko w związku z mocą czynną wykorzystywaną do wykonania pracy.

W instalacji może występować również moc bierna. Powoduje ona dodatkowy przepływ prądu, mimo że nie jest zamieniana na użyteczną energię mechaniczną, cieplną lub świetlną.

Większy prąd oznacza:

• większe straty w uzwojeniach transformatora,
• wyższe straty w kablach,
• większy spadek napięcia,
• ograniczenie dostępnej mocy przesyłowej,
• wzrost temperatury.

Poprawa współczynnika mocy może zmniejszyć prąd po stronie transformatora przy tej samej mocy czynnej odbiorników.

Nie zawsze oznacza to jednak, że wystarczy zastosować klasyczną baterię kondensatorów. W instalacjach z dużym udziałem harmonicznych sposób kompensacji powinien być poprzedzony pomiarami.

Straty mocy a harmoniczne prądu

Harmoniczne prądu są jednym z najważniejszych dodatkowych czynników zwiększających straty transformatora w nowoczesnych instalacjach.

Odbiorniki nieliniowe pobierają prąd o przebiegu odkształconym. Całkowita wartość skuteczna takiego prądu obejmuje zarówno składową podstawową, jak i wyższe harmoniczne.

Dodatkowe składowe powodują:

• wzrost strat w uzwojeniach,
• zwiększenie strat od prądów wirowych,
• dodatkowe nagrzewanie,
• wzrost strat w elementach konstrukcyjnych,
• większe obciążenie przewodu neutralnego,
• obniżenie dostępnej rezerwy mocy.

Źródłami harmonicznych mogą być między innymi:

• falowniki,
• serwonapędy,
• prostowniki,
• zasilacze impulsowe,
• systemy UPS,
• spawarki i zgrzewarki,
• regulatory elektroniczne,
• oświetlenie LED,
• instalacje fotowoltaiczne,
• ładowarki.

Im większa liczba takich odbiorników, tym bardziej istotna staje się analiza rzeczywistego widma prądu.

Dlaczego harmoniczne zwiększają nagrzewanie transformatora?

Wyższe harmoniczne mają częstotliwości będące wielokrotnością częstotliwości podstawowej.

Przykładowo:

• piąta harmoniczna ma częstotliwość 250 Hz,
• siódma harmoniczna – 350 Hz,
• jedenasta harmoniczna – 550 Hz.

Wraz ze wzrostem częstotliwości rosnąć mogą straty związane z prądami wirowymi oraz nierównomiernym rozkładem prądu.

W efekcie transformator może nagrzewać się bardziej niż przy sinusoidalnym prądzie o porównywalnej składowej podstawowej.

Oznacza to, że ocena obciążenia wyłącznie na podstawie mocy czynnej lub średniego prądu może być niewystarczająca.

Czy transformator może być przeciążony mimo prawidłowej mocy czynnej?

Tak.

Transformator może dostarczać moc czynną niższą od swojej wartości znamionowej, a mimo to pracować w niekorzystnych warunkach cieplnych.

Może to wynikać z:

• wysokiej mocy biernej,
• dużego udziału harmonicznych,
• asymetrii obciążenia,
• wysokiej temperatury otoczenia,
• niewydolnego chłodzenia,
• długotrwałej pracy blisko dopuszczalnego prądu,
• nierównomiernego obciążenia uzwojeń.

Dlatego przed decyzją o zwiększeniu mocy transformatora warto sprawdzić, czy obecne urządzenie nie jest nadmiernie obciążone przez zjawiska, które można ograniczyć.

Asymetria obciążenia a straty transformatora

W instalacji trójfazowej obciążenia powinny być możliwie równomiernie rozłożone pomiędzy fazy.

Asymetria powoduje, że:

• jedna faza może być przeciążona,
• pozostałe fazy pozostają niedociążone,
• transformator nie wykorzystuje równomiernie swojej mocy,
• rośnie temperatura wybranych uzwojeń,
• zwiększają się spadki napięcia,
• pogarsza się jakość napięcia.

Moc całkowita może sugerować, że transformator ma jeszcze rezerwę, podczas gdy jedna z faz pracuje już w niekorzystnych warunkach.

Dlatego należy analizować każdą fazę oddzielnie.

Harmoniczne trzeciego rzędu i transformator

W instalacjach czteroprzewodowych istotne są harmoniczne trzeciego rzędu oraz ich wielokrotności.

Mogą się one sumować w przewodzie neutralnym, powodując:

• wysoki prąd przewodu neutralnego,
• dodatkowe nagrzewanie,
• większe straty,
• obciążenie uzwojeń,
• wzrost temperatury połączeń.

Problem ten jest szczególnie ważny w obiektach z dużą liczbą:

• zasilaczy impulsowych,
• urządzeń IT,
• serwerów,
• opraw LED,
• odbiorników jednofazowych.

W takich instalacjach prąd przewodu neutralnego powinien być objęty pomiarem na równi z prądami fazowymi.

Straty transformatora a temperatura

Temperatura ma bezpośredni wpływ na rezystancję uzwojeń.

Wraz ze wzrostem temperatury rośnie rezystancja przewodników, co prowadzi do dalszego zwiększenia strat.

Może powstać niekorzystny mechanizm:

1. wyższy prąd zwiększa straty,
2. straty podnoszą temperaturę,
3. wyższa temperatura zwiększa rezystancję,
4. rosną kolejne straty cieplne.

W prawidłowych warunkach układ chłodzenia stabilizuje temperaturę.

Jeżeli jednak wentylacja jest niewystarczająca, kanały chłodzące są zabrudzone lub temperatura otoczenia jest wysoka, transformator może pracować znacznie cieplej.

Objawy nadmiernych strat i obciążenia transformatora

Do sygnałów, które powinny skłonić do diagnostyki, należą:

• nadmierna temperatura obudowy,
• wzrost temperatury uzwojeń,
• częsta praca wentylatorów,
• nietypowy hałas,
• nasilone drgania,
• zapach przegrzanej izolacji,
• przebarwienia połączeń,
• duże spadki napięcia,
• nierówne napięcia fazowe,
• wysoki prąd neutralny,
• wyzwalanie zabezpieczeń,
• ograniczona możliwość przyłączania nowych odbiorników,
• rosnące koszty strat energii.

Pojedynczy objaw nie zawsze potwierdza nadmierne straty. Wymaga jednak kontroli warunków pracy.

Dlaczego transformator głośno pracuje?

Dźwięk transformatora jest naturalnie związany ze zmianami strumienia magnetycznego w rdzeniu.

Nadmierny lub zmieniony hałas może jednak wskazywać na:

• podwyższone napięcie,
• harmoniczne napięcia,
• niesymetryczne zasilanie,
• luźne elementy konstrukcyjne,
• przeciążenie,
• zjawiska rezonansowe,
• pogorszenie stanu technicznego.

Jeżeli zmiana hałasu pojawiła się po uruchomieniu nowych odbiorników energoelektronicznych, warto zbadać parametry napięcia i prądu.

Czy straty transformatora wpływają na rachunki za energię?

Tak.

Straty transformatora są pokrywane energią pobieraną z sieci. Ich koszt zależy od:

• mocy strat,
• czasu pracy,
• ceny energii,
• sposobu rozliczenia,
• profilu obciążenia.

W przypadku transformatora pracującego przez całą dobę nawet umiarkowane straty jałowe generują koszt przez cały rok.

Dodatkowo nadmierne straty obciążeniowe zwiększają:

• koszty energii,
• zapotrzebowanie na chłodzenie,
• ryzyko awarii,
• koszty serwisu,
• tempo starzenia urządzenia.

Ocena ekonomiczna powinna obejmować cały okres eksploatacji, a nie tylko cenę zakupu transformatora.

Straty transformatora a rezerwa mocy

Jednym z praktycznych skutków nadmiernych strat jest ograniczenie dostępnej rezerwy mocy.

Zakład może zakładać, że transformator ma możliwość zasilenia kolejnej maszyny. W praktyce jego rzeczywista rezerwa może być mniejsza z powodu:

• harmonicznych,
• asymetrii,
• mocy biernej,
• wysokiej temperatury,
• długotrwałego obciążenia,
• strat w przewodach.

Przed przyłączeniem nowej linii produkcyjnej warto wykonać pomiar obejmujący rzeczywisty cykl pracy.

Może się okazać, że konieczna jest wymiana transformatora. W innych przypadkach część rezerwy można odzyskać przez poprawę parametrów instalacji.

Jak sprawdzić straty mocy w transformatorze?

Ocena wymaga połączenia danych technicznych, pomiarów i obserwacji warunków eksploatacyjnych.

Należy przeanalizować:

• moc pobieraną po stronie pierwotnej,
• moc oddawaną po stronie wtórnej,
• wartości prądów fazowych,
• temperaturę transformatora,
• obciążenie w czasie,
• napięcia fazowe,
• moc czynną, bierną i pozorną,
• współczynnik mocy,
• THDi i THDu,
• widmo harmonicznych,
• prąd przewodu neutralnego,
• asymetrię.

W praktyce bezpośrednie wyznaczenie wszystkich strat może wymagać specjalistycznych pomiarów.

Do oceny warunków pracy często wystarczające jest jednak połączenie pomiarów jakości energii, termowizji i analizy obciążenia.

Termowizja transformatora

Badanie termowizyjne pozwala zidentyfikować:

• lokalne przegrzanie zacisków,
• nierównomierne obciążenie faz,
• problemy z połączeniami,
• podwyższoną temperaturę obudowy,
• nieprawidłową pracę chłodzenia.

Badanie powinno być wykonywane przy reprezentatywnym obciążeniu.

Termowizja wykonana podczas postoju produkcji może nie ujawnić problemów występujących w godzinach szczytu.

Sama temperatura nie wskazuje jednak przyczyny. Powinna być analizowana razem z pomiarami elektrycznymi.

Jak długo powinien trwać pomiar?

Pomiar powinien obejmować reprezentatywny okres pracy zakładu.

W zależności od procesu może to oznaczać:

• pełną zmianę produkcyjną,
• kilka dni roboczych,
• okres weekendowy,
• rozruchy maszyn,
• zmianę asortymentu,
• maksymalne obciążenie,
• okresy zmniejszonej produkcji.

Jednorazowy pomiar może nie wykazać obciążeń występujących tylko w określonych etapach procesu.

Jak ograniczyć straty mocy w transformatorze?

Działania powinny wynikać z rzeczywistej przyczyny.

Mogą obejmować:

• poprawę współczynnika mocy,
• redukcję harmonicznych,
• symetryzację obciążeń,
• zmianę rozdziału odbiorników,
• poprawę chłodzenia,
• czyszczenie kanałów wentylacyjnych,
• naprawę połączeń,
• modernizację przewodów,
• zmianę organizacji pracy urządzeń,
• wymianę transformatora na sprawniejszy,
• dobór transformatora do odbiorników nieliniowych,
• stały monitoring parametrów.

Nie każde działanie przyniesie taki sam efekt w każdej instalacji.

Kompensacja mocy biernej a straty transformatora

Jeżeli transformator przesyła znaczną moc bierną, prąd po stronie jego uzwojeń jest większy niż wymagany do przesłania samej mocy czynnej.

Kompensacja mocy biernej może:

• zmniejszyć wartość prądu,
• ograniczyć straty w uzwojeniach,
• zmniejszyć spadki napięcia,
• zwiększyć dostępną rezerwę mocy,
• ograniczyć opłaty za energię bierną.

W instalacjach z odbiornikami nieliniowymi dobór układu kompensacji musi uwzględniać harmoniczne.

Nieprawidłowo dobrana bateria kondensatorów może zostać przeciążona lub uczestniczyć w rezonansie.

Filtracja harmonicznych a straty transformatora

Jeżeli pomiary potwierdzą wysoki poziom harmonicznych prądu, ich redukcja może zmniejszyć dodatkowe obciążenie transformatora.

Możliwe efekty obejmują:

• obniżenie wartości prądów harmonicznych,
• zmniejszenie dodatkowych strat,
• ograniczenie nagrzewania,
• poprawę warunków pracy przewodów,
• redukcję prądu przewodu neutralnego,
• zwiększenie dostępnej rezerwy instalacji.

Rzeczywisty efekt zależy od:

• poziomu harmonicznych,
• obciążenia,
• konstrukcji transformatora,
• miejsca montażu rozwiązania,
• profilu pracy zakładu.

Kiedy zastosowanie filtra aktywnego może mieć uzasadnienie?

Filtr aktywny może być rozważany, gdy analiza wykaże:

• podwyższone harmoniczne prądu,
• dynamicznie zmieniające się obciążenie,
• asymetrię prądów,
• wysoki prąd przewodu neutralnego,
• znaczący pobór mocy biernej,
• przegrzewanie instalacji związane z odkształconym prądem.

Urządzenie mierzy parametry sieci w czasie rzeczywistym i generuje prąd kompensacyjny dopasowany do bieżącego obciążenia.

W zależności od konfiguracji może realizować:

• filtrację harmonicznych prądu,
• kompensację mocy biernej,
• symetryzację prądów fazowych,
• redukcję prądu neutralnego.

Filtr aktywny nie usuwa strat jałowych transformatora i nie zastępuje naprawy uszkodzonego urządzenia. Może natomiast ograniczyć te dodatkowe obciążenia, które wynikają z parametrów prądu po stronie odbiorów.

Więcej informacji o technologiach filtracji harmonicznych, kompensacji mocy biernej i symetryzacji prądów znajduje się w opisie rozwiązań do kondycjonowania energii elektrycznej.

Czy filtr aktywny może odciążyć transformator?

Może ograniczyć część obciążenia prądowego, jeżeli jego źródłem są:

• harmoniczne,
• moc bierna,
• asymetria,
• wysoki prąd przewodu neutralnego.

Nie oznacza to jednak zwiększenia mocy znamionowej transformatora.

Możliwym rezultatem jest lepsze wykorzystanie istniejącej mocy poprzez ograniczenie prądów, które nie przekładają się bezpośrednio na użyteczną moc czynną.

Efekt powinien zostać oceniony na podstawie pomiarów przed wdrożeniem oraz po jego uruchomieniu.

Kiedy wymiana transformatora jest konieczna?

Wymiana lub zwiększenie mocy transformatora może być konieczne, gdy:

• zapotrzebowanie na moc przekracza jego możliwości,
• urządzenie jest w złym stanie technicznym,
• izolacja uległa degradacji,
• chłodzenie jest niewystarczające,
• planowana rozbudowa przekracza dostępną rezerwę,
• konstrukcja nie jest odpowiednia dla charakteru obciążenia,
• straty eksploatacyjne są ekonomicznie nieuzasadnione.

Przed podjęciem decyzji warto jednak ustalić, jaka część obciążenia wynika z mocy czynnej, a jaka z mocy biernej, asymetrii i harmonicznych.

Straty mocy w transformatorze – podsumowanie

Straty mocy w transformatorze obejmują przede wszystkim:

• straty jałowe w rdzeniu,
• straty obciążeniowe w uzwojeniach,
• straty dodatkowe wynikające z pól rozproszenia i odkształconych prądów.

W instalacji przemysłowej ich rzeczywisty poziom zależy nie tylko od mocy odbiorników, ale także od:

• współczynnika mocy,
• harmonicznych,
• asymetrii,
• temperatury,
• sposobu obciążenia,
• jakości chłodzenia.

Transformator może pracować w niekorzystnych warunkach cieplnych, mimo że moc czynna nie przekracza wartości znamionowej.

Dlatego ocena powinna obejmować:

1. analizę obciążenia,
2. pomiar prądów każdej fazy,
3. pomiar mocy czynnej, biernej i pozornej,
4. analizę harmonicznych,
5. kontrolę prądu neutralnego,
6. pomiar temperatury,
7. ocenę dostępnej rezerwy mocy.

Dopiero na tej podstawie można zdecydować, czy właściwym działaniem jest poprawa chłodzenia, kompensacja mocy biernej, redukcja harmonicznych, symetryzacja obciążeń czy wymiana transformatora.

FAQ – najczęstsze pytania o straty transformatora

Jakie są podstawowe straty mocy w transformatorze?

Najważniejsze są straty jałowe w rdzeniu oraz straty obciążeniowe w uzwojeniach. Występują również straty dodatkowe związane między innymi z prądami wirowymi i polami rozproszenia.

Czy transformator pobiera energię bez obciążenia?

Tak. Po podaniu napięcia występują straty jałowe, nawet gdy po stronie wtórnej nie pracują odbiorniki.

Dlaczego transformator się grzeje?

Nagrzewanie wynika głównie ze strat w rdzeniu i uzwojeniach. Nadmierna temperatura może być skutkiem przeciążenia, harmonicznych, mocy biernej, asymetrii, wysokiej temperatury otoczenia lub niesprawnego chłodzenia.

Czy harmoniczne zwiększają straty transformatora?

Tak. Mogą zwiększać wartość skuteczną prądu, straty w uzwojeniach i straty od prądów wirowych, prowadząc do dodatkowego nagrzewania.

Czy moc bierna obciąża transformator?

Tak. Powoduje przepływ dodatkowego prądu, który zwiększa straty i ogranicza dostępną rezerwę mocy.

Czy transformator może być przeciążony przy mocy niższej od znamionowej?

Tak. Może dojść do nadmiernego obciążenia cieplnego wskutek harmonicznych, asymetrii, mocy biernej lub wysokiej temperatury.

Jak sprawdzić rezerwę mocy transformatora?

Należy zmierzyć obciążenie każdej fazy, moc czynną, bierną i pozorną, harmoniczne, asymetrię i temperaturę w reprezentatywnym okresie pracy.

Czy filtr aktywny zmniejsza straty transformatora?

Może ograniczyć dodatkowe straty związane z harmonicznymi, mocą bierną i asymetrią, jeśli zjawiska te zostały potwierdzone pomiarami.

Czy filtr aktywny zwiększa moc transformatora?

Nie zwiększa jego mocy znamionowej. Może jednak ograniczyć zbędny przepływ prądu i poprawić wykorzystanie istniejącej rezerwy.

Kiedy należy wymienić transformator?

Gdy jego moc jest niewystarczająca, stan techniczny jest zły, straty są nadmierne lub planowana rozbudowa przekracza możliwości urządzenia. Decyzję warto poprzedzić analizą jakości energii i rzeczywistego obciążenia.

Grzanie się przewodów elektrycznych jest sygnałem, którego nie należy ignorować. Podwyższona temperatura może wynikać z przeciążenia, nieprawidłowego doboru przekroju, luźnego połączenia lub niewłaściwych warunków chłodzenia. W instalacjach przemysłowych przyczyna bywa jednak bardziej złożona.

Rosnąca liczba falowników, zasilaczy impulsowych, serwonapędów, urządzeń LED, systemów UPS i innych odbiorników energoelektronicznych zmienia charakter przepływu prądu. Prąd może być odkształcony, niesymetryczny oraz zawierać znaczący udział wyższych harmonicznych.

W takiej sytuacji przewód może nagrzewać się mimo pozornie prawidłowego obciążenia wynikającego ze wskazań standardowego miernika lub danych znamionowych odbiorników.

Prawidłowa diagnoza wymaga uwzględnienia całego układu: obciążenia, przekroju przewodów, sposobu ich ułożenia, jakości połączeń, harmonicznych, asymetrii faz oraz temperatury otoczenia.

Dlaczego przewód elektryczny się nagrzewa?

Każdy przewód ma określoną rezystancję. Przepływ prądu powoduje wydzielanie ciepła, którego ilość rośnie wraz z wartością prądu i rezystancją toru.

W normalnych warunkach temperatura przewodu stabilizuje się na poziomie dopuszczalnym dla zastosowanego materiału, izolacji i sposobu ułożenia.

Problem pojawia się, gdy:

• prąd jest większy od dopuszczalnego,
• rezystancja połączenia wzrasta,
• odprowadzanie ciepła jest utrudnione,
• przewód pracuje w wysokiej temperaturze otoczenia,
• przebieg prądu jest silnie odkształcony,
• występuje duża asymetria obciążenia,
• w przewodzie neutralnym sumują się harmoniczne.

Długotrwałe przegrzewanie może przyspieszać starzenie izolacji, pogarszać jakość połączeń i zwiększać ryzyko awarii.

Jaka temperatura przewodu powinna niepokoić?

Nie istnieje jedna uniwersalna temperatura graniczna dla wszystkich przewodów.

Dopuszczalna temperatura zależy między innymi od:

• materiału żyły,
• rodzaju izolacji,
• klasy temperaturowej przewodu,
• przekroju,
• sposobu ułożenia,
• liczby obciążonych przewodów,
• temperatury otoczenia,
• warunków wentylacji,
• wymagań producenta.

Inne warunki obowiązują dla przewodu prowadzonego pojedynczo w powietrzu, a inne dla wielu kabli ułożonych razem w zamkniętym korycie.

Dlatego pomiar temperatury należy interpretować razem z dokumentacją przewodu i warunkami jego zabudowy.

Szczególną uwagę powinny zwrócić:

• wyraźnie cieplejsza jedna faza,
• lokalne przegrzanie przy zacisku,
• nagrzewanie przewodu neutralnego,
• wzrost temperatury po uruchomieniu konkretnej maszyny,
• rosnąca temperatura mimo niezmienionego obciążenia,
• ślady przebarwienia izolacji,
• zapach przegrzanej izolacji,
• cykliczne wyzwalanie zabezpieczeń.

Najczęstsze przyczyny grzania się przewodów elektrycznych

Przeciążenie przewodu

Najbardziej oczywistą przyczyną jest przepływ prądu większego niż długotrwała obciążalność przewodu.

Może do tego dojść wskutek:

• zwiększenia mocy odbiorników,
• dołączenia nowych maszyn,
• zmiany profilu produkcji,
• większego współczynnika jednoczesności,
• nieprawidłowego doboru zabezpieczenia,
• pracy urządzeń powyżej wartości znamionowych,
• przeciążenia jednej fazy.

Instalacja zaprojektowana wiele lat wcześniej może nie być dostosowana do współczesnego parku maszynowego.

Pojedyncze urządzenia mogły zostać wymienione na bardziej wydajne, ale jednocześnie bardziej obciążające instalację. Często problem ujawnia się dopiero po uruchomieniu kolejnej linii, falownika lub systemu automatyki.

Zbyt mały przekrój przewodu

Jeżeli przekrój jest niewystarczający w stosunku do prądu, sposobu ułożenia i długości trasy, wzrastają:

• straty cieplne,
• spadki napięcia,
• temperatura żył,
• obciążenie izolacji.

Dobór przewodu nie powinien opierać się wyłącznie na mocy znamionowej odbiornika.

Należy uwzględnić:

• prąd roboczy,
• sposób prowadzenia,
• temperaturę otoczenia,
• liczbę przewodów w wiązce,
• długość,
• dopuszczalny spadek napięcia,
• charakter obciążenia,
• zawartość harmonicznych,
• prądy rozruchowe.

Luźne lub uszkodzone połączenie

Lokalne przegrzewanie w okolicy zacisku często wynika ze wzrostu rezystancji połączenia.

Przyczyną może być:

• niedokręcony zacisk,
• niewłaściwa końcówka kablowa,
• utlenienie powierzchni,
• korozja,
• drgania,
• cykliczne zmiany temperatury,
• uszkodzenie żyły,
• nieprawidłowe przygotowanie przewodu,
• poluzowanie połączenia po wieloletniej pracy.

Nawet niewielki wzrost rezystancji w punkcie połączenia może powodować silne lokalne nagrzewanie.

Charakterystycznym objawem jest wysoka temperatura jednego zacisku przy prawidłowej temperaturze pozostałej części przewodu.

Nieprawidłowe warunki ułożenia

Przewód może mieć prawidłowy przekrój, ale pracować w warunkach gorszych niż zakładane podczas projektowania.

Dotyczy to między innymi:

• prowadzenia wielu kabli w jednej wiązce,
• zamkniętych koryt bez wentylacji,
• tras znajdujących się przy źródłach ciepła,
• wysokiej temperatury w rozdzielni,
• zabrudzonych kanałów kablowych,
• ułożenia w izolacji cieplnej,
• ograniczonego przepływu powietrza.

W takich warunkach obciążalność przewodu jest mniejsza niż w warunkach referencyjnych.

Asymetria obciążenia faz

W instalacji trójfazowej prądy w poszczególnych fazach powinny być możliwie równomierne.

Jeżeli jedna faza jest bardziej obciążona, przewód tej fazy może osiągać wyższą temperaturę, mimo że całkowita moc instalacji nie wydaje się nadmierna.

Asymetria może wynikać z:

• nierównomiernego rozdziału odbiorników jednofazowych,
• zmiany sposobu pracy maszyn,
• niesymetrycznego obciążenia linii,
• uszkodzenia jednej z faz,
• problemów z połączeniami,
• nierównych napięć fazowych.

Pomiar samego prądu średniego nie wystarczy. Każdą fazę należy analizować oddzielnie.

Wyższe harmoniczne prądu

W instalacjach z odbiornikami nieliniowymi przebieg prądu nie jest sinusoidalny.

Wyższe harmoniczne zwiększają wartość skuteczną prądu i powodują dodatkowe straty w przewodach, transformatorach oraz innych elementach instalacji.

Źródłami harmonicznych są między innymi:

• falowniki,
• serwonapędy,
• prostowniki,
• zasilacze impulsowe,
• systemy UPS,
• urządzenia LED,
• spawarki,
• regulatory elektroniczne,
• ładowarki,
• instalacje fotowoltaiczne.

Przewód może zatem przenosić większe obciążenie cieplne, niż sugeruje analiza samej składowej podstawowej prądu.

Jak harmoniczne powodują nagrzewanie przewodów?

Prąd odkształcony składa się ze składowej podstawowej oraz wyższych harmonicznych.

Każda składowa przyczynia się do wartości skutecznej prądu i strat cieplnych. Jeżeli udział harmonicznych jest wysoki, całkowity prąd skuteczny może być większy niż wartość wynikająca ze składowej podstawowej.

Dodatkowo wraz ze wzrostem częstotliwości mogą nasilać się zjawiska powodujące nierównomierny rozkład prądu w przewodniku.

W praktyce harmoniczne mogą prowadzić do:

• zwiększenia strat cieplnych,
• wzrostu temperatury żył,
• większego spadku napięcia,
• obciążenia zacisków i szyn,
• przyspieszonego starzenia izolacji,
• zmniejszenia dostępnej obciążalności instalacji.

Skala problemu zależy od poziomu harmonicznych, wartości prądu, przekroju, materiału przewodu oraz sposobu jego ułożenia.

Dlaczego nagrzewa się przewód neutralny?

Przewód neutralny może nagrzewać się z kilku powodów.

Najczęstsze to:

• nierównomierne obciążenie faz,
• duża liczba odbiorników jednofazowych,
• obecność harmonicznych trzeciego rzędu,
• zbyt mały przekrój,
• luźne połączenie,
• uszkodzenie żyły.

W idealnie symetrycznej instalacji z sinusoidalnymi prądami składowa podstawowa w przewodzie neutralnym jest niewielka.

Inaczej zachowują się harmoniczne trzeciego rzędu oraz ich nieparzyste wielokrotności. W poszczególnych fazach mogą być zgodne w fazie, dlatego w przewodzie neutralnym nie znoszą się, lecz sumują.

W rezultacie prąd przewodu neutralnego może być:

• wyższy niż oczekiwano,
• porównywalny z prądami fazowymi,
• w określonych warunkach większy od prądu pojedynczej fazy.

Problem jest szczególnie istotny w obiektach z dużą liczbą:

• komputerów,
• serwerów,
• zasilaczy impulsowych,
• urządzeń LED,
• elektroniki biurowej,
• odbiorników jednofazowych.

Czy przewód neutralny może być bardziej obciążony niż fazowy?

Tak, w instalacji z dużym udziałem harmonicznych trzeciego rzędu jest to możliwe.

Przewód neutralny może przenosić jednocześnie:

• prąd wynikający z asymetrii obciążeń,
• sumę harmonicznych trzeciego rzędu z poszczególnych faz.

Dlatego założenie, że przewód neutralny zawsze przenosi mniejszy prąd niż przewody fazowe, może być błędne.

W instalacjach z dużą liczbą odbiorników elektronicznych należy mierzyć rzeczywisty prąd przewodu neutralnego oraz analizować jego widmo.

Grzanie przewodów a falowniki

Falowniki wpływają na instalację na kilka sposobów.

Ich wejściowy układ prostownikowy pobiera prąd impulsowo, co powoduje powstawanie harmonicznych. Przy większej liczbie falowników skumulowany poziom prądów odkształconych może zwiększać obciążenie:

• przewodów,
• transformatora,
• szyn zbiorczych,
• aparatury rozdzielczej.

Dodatkowo duża liczba napędów może powodować:

• dynamiczne zmiany obciążenia,
• asymetrię,
• wzrost mocy biernej odkształcenia,
• spadki napięcia,
• lokalne przeciążenia odpływów.

Sama obecność falownika nie oznacza, że instalacja będzie się przegrzewać. Znaczenie mają jego moc, konstrukcja, obciążenie, liczba podobnych urządzeń oraz parametry sieci.

Grzanie przewodów a oświetlenie LED

Oświetlenie LED jest energooszczędne, ale jego zasilacze mogą pobierać prąd o odkształconym przebiegu.

W dużych obiektach przemysłowych i komercyjnych setki lub tysiące opraw mogą powodować:

• wzrost harmonicznych trzeciego rzędu,
• obciążenie przewodu neutralnego,
• moc bierną pojemnościową,
• zwiększenie prądu w wybranych obwodach,
• nagrzewanie zacisków i przewodów.

Problem jest szczególnie prawdopodobny po modernizacji oświetlenia, gdy stare oprawy zostały zastąpione LED bez ponownej analizy parametrów instalacji.

Niższa moc czynna nie zawsze oznacza proporcjonalnie mniejsze obciążenie wszystkich elementów sieci.

Grzanie przewodów a moc bierna

Moc bierna zwiększa wartość prądu płynącego w instalacji bez proporcjonalnego wzrostu użytecznej mocy czynnej.

Większy prąd oznacza:

• większe straty w przewodach,
• wyższą temperaturę,
• większy spadek napięcia,
• mniejszą rezerwę przesyłową instalacji.

Dotyczy to zarówno mocy biernej związanej z przesunięciem fazowym, jak i obciążeń o odkształconym przebiegu prądu.

Kompensacja mocy biernej może ograniczyć część niepotrzebnego przepływu prądu, ale nie usuwa automatycznie harmonicznych.

W instalacji z dużym udziałem odbiorników nieliniowych potrzebna jest analiza obu zjawisk.

Grzanie się przewodów mimo prawidłowego zabezpieczenia

Zabezpieczenie nadprądowe nie zawsze reaguje na wszystkie sytuacje prowadzące do przegrzewania.

Przewód może nagrzewać się mimo braku wyzwolenia zabezpieczenia, gdy:

• występuje lokalne luźne połączenie,
• temperatura otoczenia jest wysoka,
• kilka przewodów ułożono w jednej wiązce,
• prąd zawiera harmoniczne,
• zabezpieczenie dobrano do innego sposobu ułożenia,
• przewód jest długotrwale obciążony blisko granicy,
• przepływ powietrza jest ograniczony,
• występuje niesymetryczne obciążenie.

Zabezpieczenie chroni przed określonymi stanami przeciążeniowymi i zwarciowymi, ale nie zastępuje kontroli temperatury oraz jakości połączeń.

Grzanie przewodów po uruchomieniu nowej maszyny

Jeżeli problem pojawił się po uruchomieniu nowej maszyny, należy sprawdzić:

• jej rzeczywisty prąd wejściowy,
• prąd podczas poszczególnych etapów cyklu,
• harmoniczne,
• moc bierną,
• asymetrię faz,
• wpływ na inne odbiorniki,
• miejsce przyłączenia,
• obciążenie transformatora i rozdzielnicy.

Nowa maszyna może nie tylko zwiększać pobór prądu, ale także zmieniać profil całej instalacji.

Szczególnie istotne są urządzenia zawierające:

• falowniki,
• serwonapędy,
• prostowniki,
• zgrzewarki,
• nagrzewnice sterowane elektronicznie,
• zasilacze dużej mocy.

Problem może ujawniać się tylko podczas określonego etapu cyklu technologicznego, dlatego pomiar powinien obejmować pełną pracę maszyny.

Jakie zagrożenia powoduje przegrzewanie przewodów?

Długotrwale podwyższona temperatura może prowadzić do:

• przyspieszonego starzenia izolacji,
• utraty właściwości mechanicznych,
• pękania i kruszenia izolacji,
• pogorszenia jakości połączeń,
• wzrostu rezystancji,
• dalszego zwiększenia temperatury,
• zwarcia,
• przestoju instalacji,
• uszkodzenia urządzeń,
• ryzyka pożaru.

Przegrzewanie może rozwijać się stopniowo. Instalacja przez długi czas może działać bez wyraźnego alarmu, mimo że jej trwałość systematycznie się zmniejsza.

Dlatego termowizja i pomiary okresowe są ważnym elementem utrzymania ruchu.

Jak diagnozować grzanie się przewodów elektrycznych?

Diagnostyka powinna obejmować kilka etapów.

1. Oględziny instalacji

Należy sprawdzić:

• przebarwienia,
• ślady nadtopienia,
• zapach przegrzanej izolacji,
• stan zacisków,
• jakość końcówek kablowych,
• luźne połączenia,
• uszkodzenia mechaniczne,
• zabrudzenia,
• warunki wentylacji.

2. Pomiar temperatury

Pomocne mogą być:

• kamera termowizyjna,
• czujniki temperatury,
• pomiary kontaktowe,
• monitoring temperatury rozdzielnicy.

Termowizję należy wykonywać przy reprezentatywnym obciążeniu. Badanie nie powinno ograniczać się do momentu, gdy większość urządzeń jest wyłączona.

3. Pomiar prądów fazowych i neutralnego

Należy zarejestrować:

• prąd każdej fazy,
• prąd przewodu neutralnego,
• wartość skuteczną,
• asymetrię,
• zmienność w czasie,
• prądy podczas rozruchu i cyklu produkcyjnego.

4. Analiza harmonicznych

Jeżeli w instalacji pracują odbiorniki nieliniowe, warto zmierzyć:

• THDi,
• widmo harmonicznych,
• udział trzeciej harmonicznej,
• harmoniczne w przewodzie neutralnym,
• THDu,
• wartości prądów poszczególnych harmonicznych.

Sama wartość procentowa THDi nie wystarczy. Należy ją interpretować razem z rzeczywistą wartością prądu.

5. Kontrola spadków napięcia

Zwiększona rezystancja, zbyt mały przekrój lub przeciążenie mogą powodować podwyższony spadek napięcia.

Pomiar należy wykonać w warunkach rzeczywistego obciążenia.

6. Weryfikacja doboru przewodów

Należy ponownie ocenić:

• przekrój,
• materiał żyły,
• sposób ułożenia,
• temperaturę otoczenia,
• współczynniki korekcyjne,
• długość,
• obciążenie długotrwałe,
• charakter prądu,
• zabezpieczenie.

Dlaczego zwykły pomiar prądu może nie wystarczyć?

Standardowy pomiar może nie ujawnić pełnego obrazu, zwłaszcza gdy:

• obciążenie zmienia się dynamicznie,
• problem występuje tylko podczas określonego cyklu,
• prąd jest odkształcony,
• miernik nie rejestruje harmonicznych,
• występują krótkotrwałe przeciążenia,
• przewód neutralny nie został objęty pomiarem,
• analizowana jest tylko jedna faza.

W złożonych instalacjach potrzebna jest rejestracja parametrów w czasie, a nie pojedynczy odczyt.

Kiedy wykonać analizę jakości energii?

Analiza jest szczególnie uzasadniona, gdy:

• przewody nagrzewają się mimo pozornie prawidłowego obciążenia,
• przewód neutralny ma wysoką temperaturę,
• w instalacji pracuje wiele falowników lub zasilaczy impulsowych,
• występuje duża liczba odbiorników LED,
• transformator również nadmiernie się nagrzewa,
• problem pojawił się po modernizacji zakładu,
• występują jednocześnie awarie elektroniki,
• wyzwalają zabezpieczenia,
• pojawiają się spadki napięcia,
• obciążenia faz są nierównomierne.

Pomiar powinien obejmować pełny cykl pracy zakładu oraz punkty, w których występuje podwyższona temperatura.

Jak ograniczyć grzanie się przewodów?

Działania zależą od zidentyfikowanej przyczyny.

Mogą obejmować:

• poprawę lub wymianę połączeń,
• zwiększenie przekroju przewodu,
• zmianę sposobu ułożenia,
• poprawę wentylacji,
• zmniejszenie obciążenia,
• prawidłowy rozdział odbiorników między fazy,
• zmianę miejsca przyłączenia,
• modernizację rozdzielnicy,
• ograniczenie harmonicznych,
• redukcję prądu przewodu neutralnego,
• kompensację mocy biernej,
• monitoring temperatury i prądów.

Jeżeli przyczyną jest kilka zjawisk jednocześnie, konieczne może być połączenie działań instalacyjnych z poprawą parametrów jakości energii.

Kiedy filtr aktywny może ograniczyć obciążenie przewodów?

Filtr aktywny może mieć zastosowanie, gdy pomiary potwierdzą:

• wysoki poziom harmonicznych prądu,
• nadmierny udział trzeciej harmonicznej,
• przeciążenie przewodu neutralnego,
• asymetrię prądów fazowych,
• nadmierny pobór mocy biernej,
• zmienny charakter obciążenia.

Urządzenie mierzy parametry instalacji i generuje prąd kompensacyjny odpowiedni do aktualnego stanu sieci.

W zależności od konfiguracji może realizować:

• filtrację harmonicznych prądu,
• kompensację mocy biernej,
• symetryzację prądów,
• redukcję prądu przewodu neutralnego.

Nie oznacza to jednak, że filtr aktywny zastąpi wymianę zbyt małego przewodu albo naprawę uszkodzonego zacisku.

Rozwiązanie powinno być stosowane wtedy, gdy przyczyną zwiększonego obciążenia są zjawiska możliwe do ograniczenia za pomocą aktywnej kompensacji.

Więcej informacji o urządzeniach przeznaczonych do filtracji harmonicznych, symetryzacji prądów i kompensacji mocy biernej znajduje się w opisie rozwiązań do kondycjonowania energii elektrycznej.

Jak dobrać rozwiązanie?

Proces powinien obejmować:

1. pomiar temperatury przewodów i połączeń,
2. rejestrację prądów fazowych i neutralnego,
3. analizę widma harmonicznych,
4. ocenę asymetrii,
5. kontrolę mocy biernej,
6. weryfikację przekrojów i warunków ułożenia,
7. identyfikację głównych źródeł obciążenia,
8. określenie wymaganych działań.

Dopiero wtedy można zdecydować, czy potrzebna jest:

• naprawa połączenia,
• wymiana przewodu,
• zmiana rozdziału obciążeń,
• modernizacja instalacji,
• filtr aktywny,
• kompensator mocy biernej,
• połączenie kilku rozwiązań.

Grzanie się przewodów elektrycznych – podsumowanie

Grzanie się przewodów elektrycznych nie zawsze wynika wyłącznie z przeciążenia lub zbyt małego przekroju.

W instalacjach przemysłowych należy uwzględnić również:

• jakość połączeń,
• sposób ułożenia,
• temperaturę otoczenia,
• asymetrię obciążeń,
• harmoniczne prądu,
• prąd przewodu neutralnego,
• moc bierną,
• zmienność procesu produkcyjnego.

Szczególnie istotne jest grzanie przewodu neutralnego w instalacjach z dużą liczbą odbiorników elektronicznych. Harmoniczne trzeciego rzędu mogą się w nim sumować i powodować obciążenie większe, niż wynikałoby z tradycyjnego podejścia do instalacji trójfazowej.

Prawidłowa diagnostyka powinna łączyć:

• termowizję,
• kontrolę połączeń,
• pomiar prądów,
• analizę harmonicznych,
• rejestrację parametrów w czasie,
• weryfikację projektu instalacji.

Działania naprawcze należy dobrać do potwierdzonej przyczyny. Filtracja harmonicznych i symetryzacja prądów mogą ograniczyć część nadmiernego obciążenia, ale nie zastępują naprawy wadliwych połączeń ani prawidłowego doboru przewodów.

FAQ – najczęstsze pytania

Dlaczego przewody elektryczne się grzeją?

Najczęstsze przyczyny to przeciążenie, zbyt mały przekrój, luźne połączenie, utrudnione chłodzenie, asymetria obciążenia oraz harmoniczne prądu.

Czy ciepły przewód oznacza awarię?

Nie każdy wzrost temperatury oznacza awarię, ponieważ przewód nagrzewa się podczas normalnej pracy. Niepokojąca jest temperatura przekraczająca dopuszczalne warunki dla danego przewodu, lokalne przegrzanie lub wyraźna różnica między fazami.

Dlaczego grzeje się tylko jeden przewód fazowy?

Może to wynikać z asymetrii obciążeń, luźnego połączenia, uszkodzenia przewodu lub większego prądu w jednej fazie.

Dlaczego grzeje się przewód neutralny?

Przyczyną może być asymetria odbiorników jednofazowych, harmoniczne trzeciego rzędu, zbyt mały przekrój lub nieprawidłowe połączenie.

Czy harmoniczne mogą nagrzewać przewody?

Tak. Zwiększają wartość skuteczną prądu i dodatkowe straty cieplne. Harmoniczne trzeciego rzędu mogą także sumować się w przewodzie neutralnym.

Czy falowniki powodują grzanie przewodów?

Falowniki mogą generować harmoniczne prądu, które zwiększają obciążenie cieplne instalacji. Rzeczywisty wpływ zależy od liczby urządzeń, ich mocy, obciążenia oraz parametrów sieci.

Czy wymiana przewodu na grubszy rozwiąże problem?

Może być konieczna, jeżeli przekrój jest niewystarczający. Nie rozwiąże jednak problemu luźnego zacisku, harmonicznych, asymetrii lub niewłaściwego rozdziału obciążeń.

Jak sprawdzić, dlaczego przewód się grzeje?

Należy połączyć kontrolę połączeń, pomiar temperatury, rejestrację prądu, analizę harmonicznych oraz weryfikację przekroju i sposobu ułożenia.

Czy filtr aktywny obniży temperaturę przewodów?

Może ograniczyć prądy harmoniczne, asymetrię i obciążenie przewodu neutralnego, jeżeli te zjawiska są przyczyną przegrzewania. Efekt należy potwierdzić pomiarami przed doborem urządzenia.

Kiedy wezwać specjalistę?

Gdy występuje zapach przegrzanej izolacji, przebarwienia, nadtopienie, silne lokalne grzanie, wyzwalanie zabezpieczeń lub wzrost temperatury przewodu neutralnego. Instalacja powinna zostać wtedy niezwłocznie sprawdzona przez osobę z odpowiednimi kwalifikacjami.
